Egy $220\ \mathrm{V}$‑ra méretezett merülőforralóra különböző feszültségeket kapcsoltunk. Változtatva a feszültséget a következő áramfelvételt mértük:
| $U\mathrm{(V)}$ | 2 | 4 | 6 | 12 | 24 | 30 | 48 |
| $I\mathrm{(A)}$ | 0,026 | 0,052 | 0,075 | 0,13 | 0,22 | 0,25 | 0,3 |

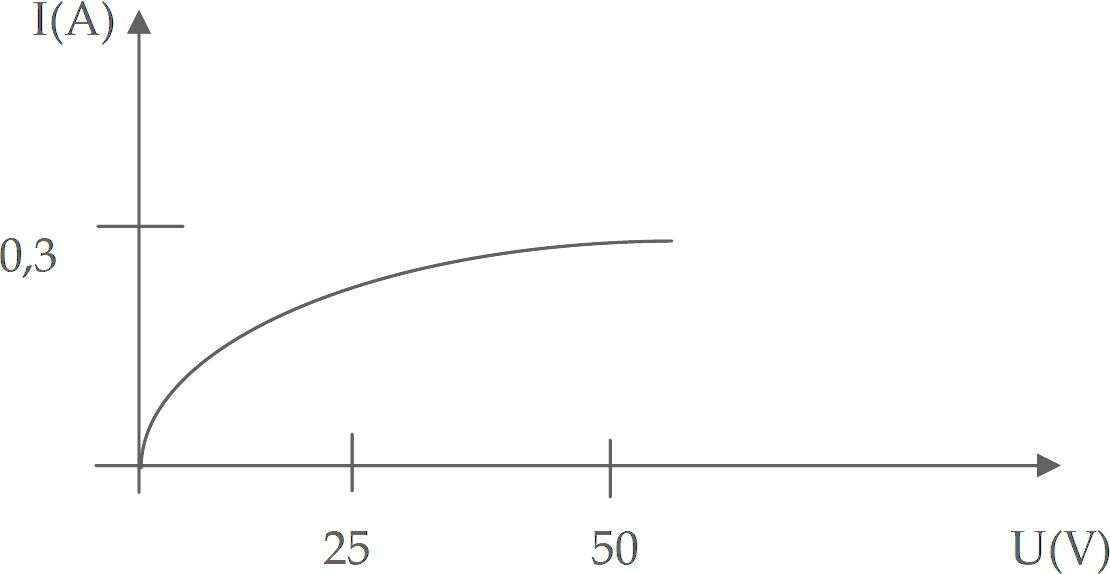

a) Készítse el a feszültség – áramerősség – grafikont!
a)
helyes ábrázolás:
4 pont
b) Állandó-e a merülőforraló ellenállása?
b) A két mennyiség közötti összefüggés nem egyenes arányosság,
2 pont
tehát a merülőforraló ellenállása nem állandó.
2 pont
c) Ha igen, mennyi az értéke? Ha nem, milyen határok között változik?
c)
$$R=\frac{\ U}{I}$$
1 pont
(Ha az összefüggés nincs felírva, de a kiszámolt értékek helyesek, az 1 pont megadható.)
| $U\mathrm{(V)}$ | 2 | 4 | 6 | 12 | 24 | 30 | 48 |
| $I\mathrm{(A)}$ | 0,026 | 0,052 | 0,075 | 0,13 | 0,22 | 0,25 | 0,3 |
| $\boldsymbol{R(\Omega )}$ | 76,92 | 76,92 | 80,00 | 92,31 | 109,09 | 120,00 | 160,00 |
ellenállások kiszámítása
3 pont
A merülőforraló ellenállása $76,92\ \Omega\ (77\ \Omega )$ és $160\ \Omega $ között változik.
3 pont
(Az előző 3+3 pont akkor is megadható, ha csak a szélső értékeket számolja ki a vizsgázó, de egyértelműen kiderül, hogy ezek a szélső értékek.)
Összesen: 15 pont
