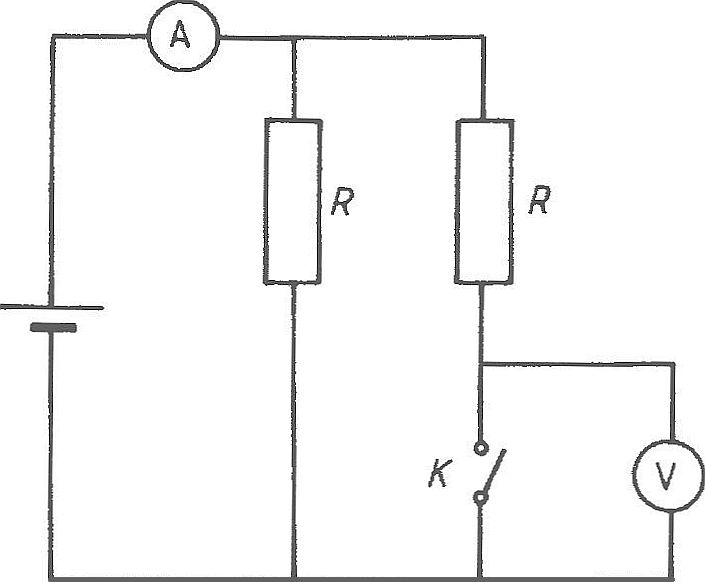

Az ábra szerinti kapcsolásban a telep elektromotoros ereje $12\ \mathrm{V}$, mindkét fogyasztó ellenállása $50\ \mathrm{s^2}$, a feszültségmérő műszeré $150\ \Omega $. Az árammérő és a telep ellenállásától tekintsünk el!
Mekkora feszültséget, illetve áramerősséget mutatnak a műszerek:
a) a $K$ kapcsoló nyitott állásában,
$U_{\mathrm{ny}}=9\ \mathrm{V}$
$I_{\mathrm{ny}}=0,30\ \mathrm{A}$
b) a $K$ kapcsoló zárt helyzetében?
$U_{\mathrm{z}}=0$
$I_{\mathrm{z}}=0,48\ \mathrm{A}$
