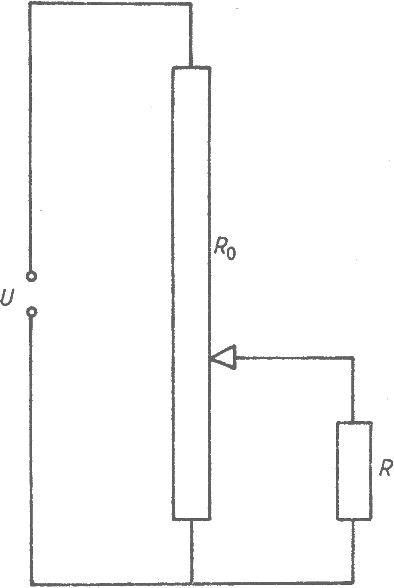

Az $R_0=15\ \Omega $‑os tolóellenállás végeit $U$ feszültségre kapcsoljuk. Az $R=4\ \Omega $‑os fogyasztót a tolóellenállás egyik végére és a csúszóérintkezőre kapcsoljuk.
a) A csúszóérintkező mely állásában kapja a fogyasztó az $U$ feszültség felét?
Amikor a tolóellenállás $\displaystyle \frac{4}{5}$-öd részénél áll a csúszóérintkező.
b) Ebben az esetben a fogyasztó teljesítménye hány százaléka az összes felvett teljesítménynek?
$\displaystyle \frac{P}{\ P_{\mathrm{össz}}}=37,5\%$
