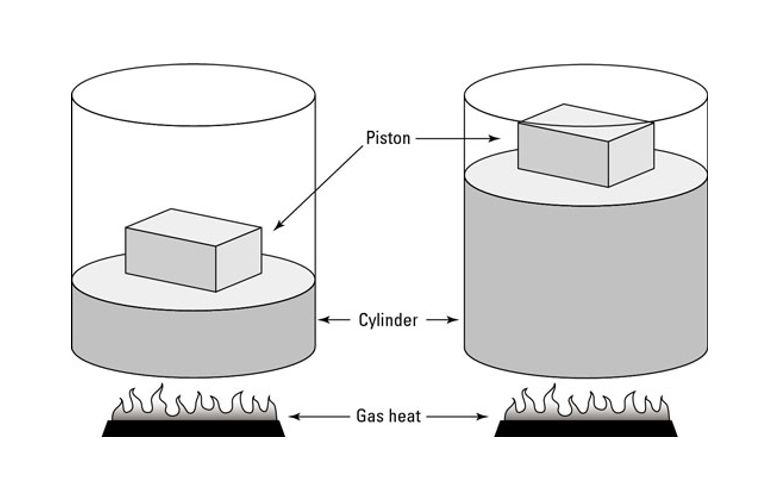

Ha egy bezárt gázt könnyen mozgó falú tartályban melegítünk, akkor állandó nyomás mellet tágul ki (expandál). Ábrázoljuk adott mennyiségű ideális gáz izobár folyamatát vázlatosan, különféle skálájú koordinátarendszerekben!
a) Térfogat-hőmérséklet, azaz \(V\thinspace \unicode{x2013} \thinspace T\) diagramon:

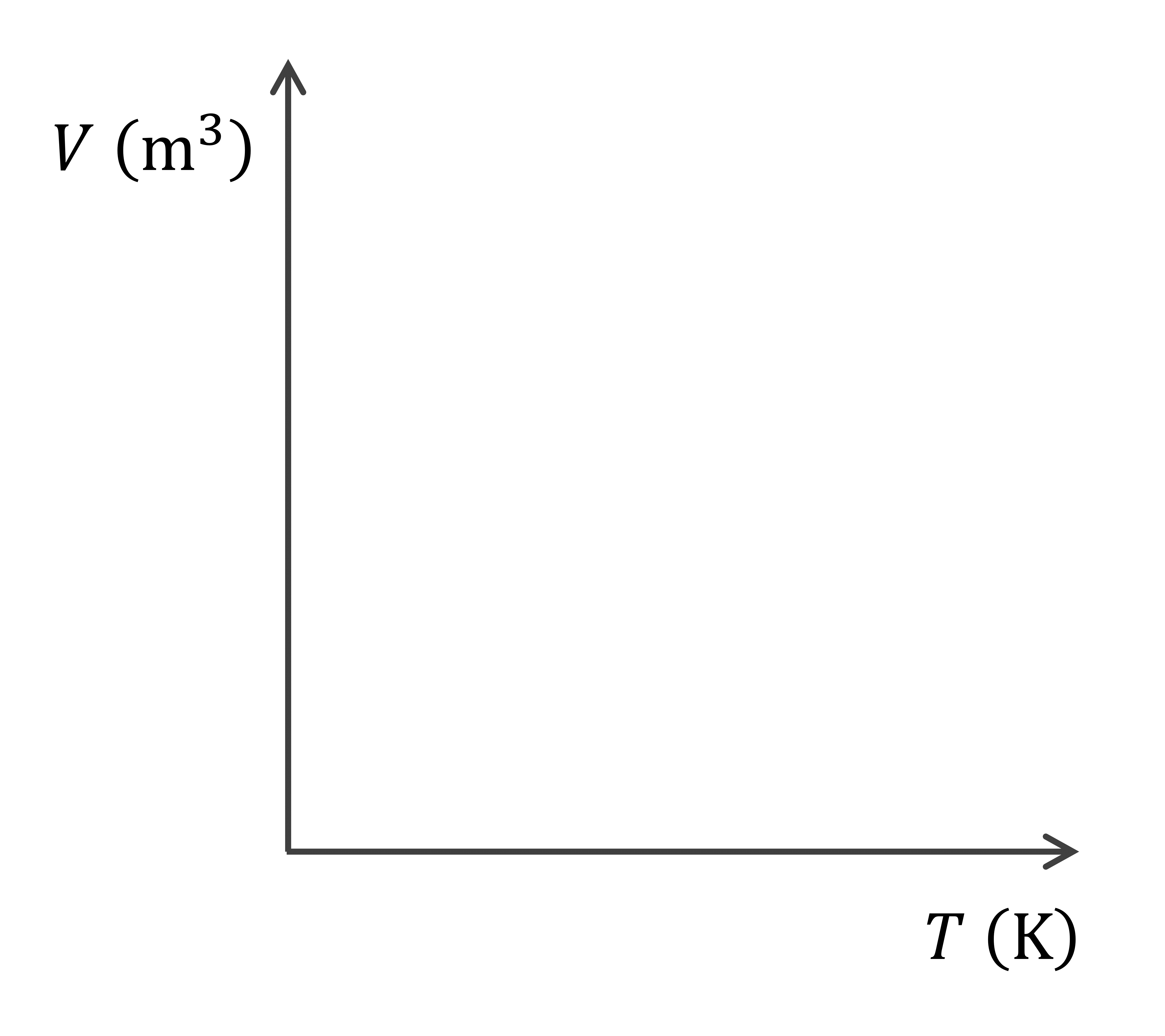

1. Térfogat-hőmérséklet, azaz \(V\thinspace \unicode{x2013} \thinspace T\) diagramon:

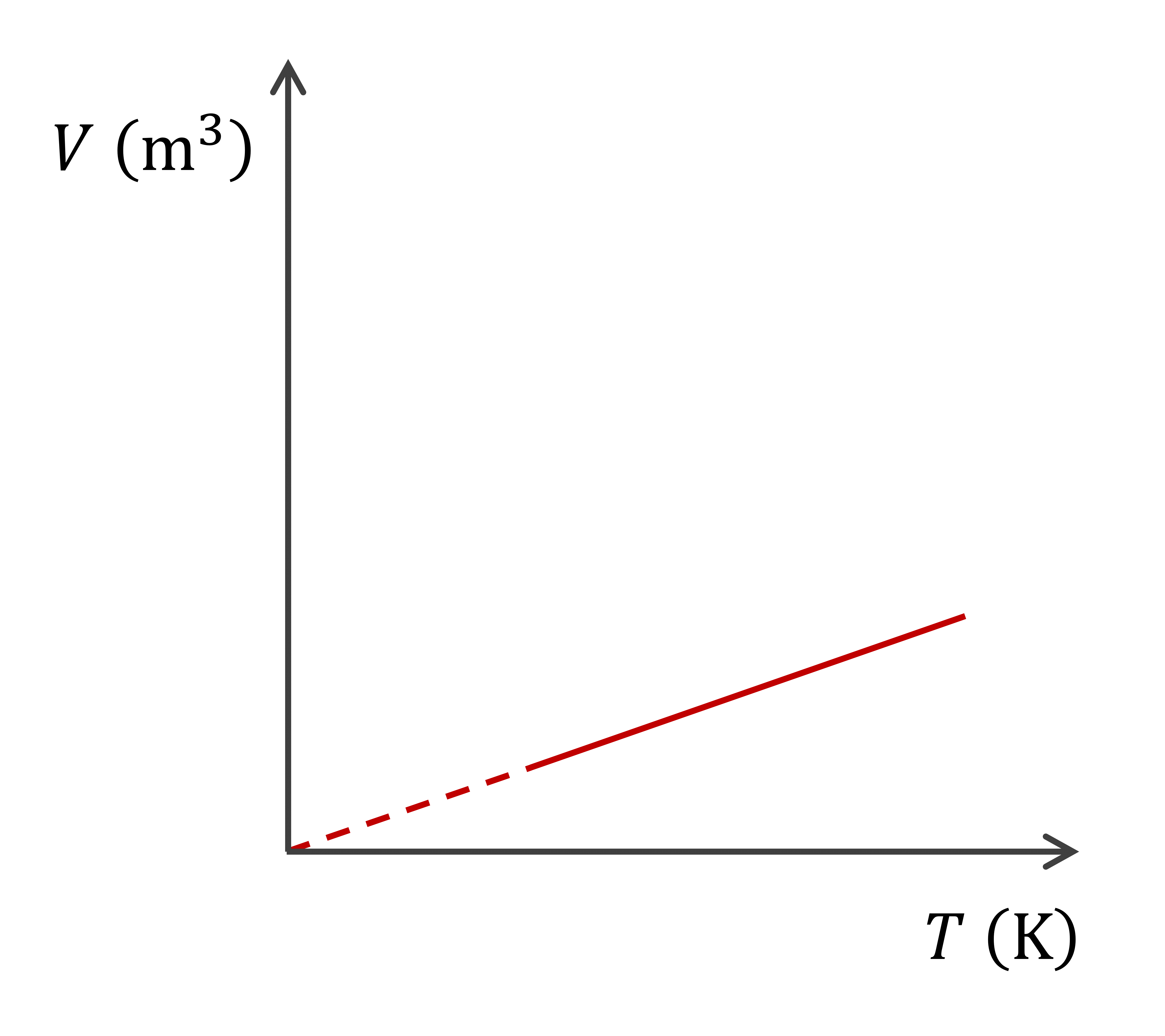

Ideális gáz izobár folyamatában a \(V\) térfogat és a \(T\) abszolút hőmérséklet egyenes arányosak. Egyenes arányos mennyiségeket egymás függvényében ábrázolva mindig origón átmenő egyenesent kapunk. Az origóhoz közel amiatt szaggatott a vonal, mert az a tartomány alacsony hőmérsékletet jelent, márpedig minél hidegebb egy gáz, annál kevésbé viselkedik ideális gázként (mert a hűtéstől a gázmolekulák mozgási energája egyre csökken, emiatt a molekulák közötti erők potenciális energiája a mozgási energiájukhoz képest egyre kevésbé hanyagolható el, ami az ideális gáz egyik kritériuma). Aztán még tovább hűtve egy kellően alacsony hőmérsékleten már semennyire sem lesz gáz, ugyanis lecsapódik (kondenzálódik) folyadékká.
b) Hőmérséklet-térfogat, azaz \(T\thinspace \unicode{x2013} \thinspace V\) diagramon:

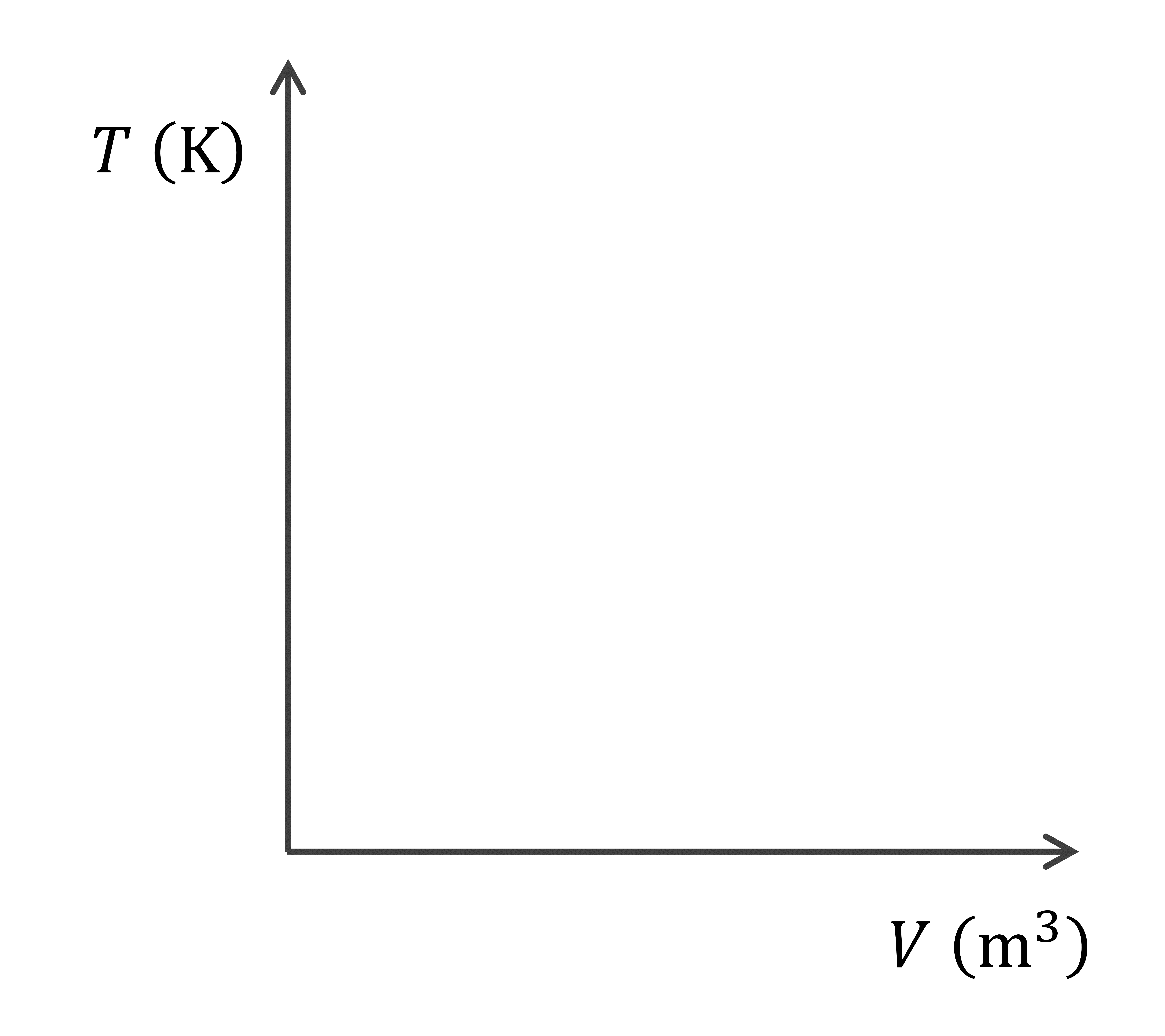

2. Hőmérséklet-térfogat, azaz \(T\thinspace \unicode{x2013} \thinspace V\) diagramon:

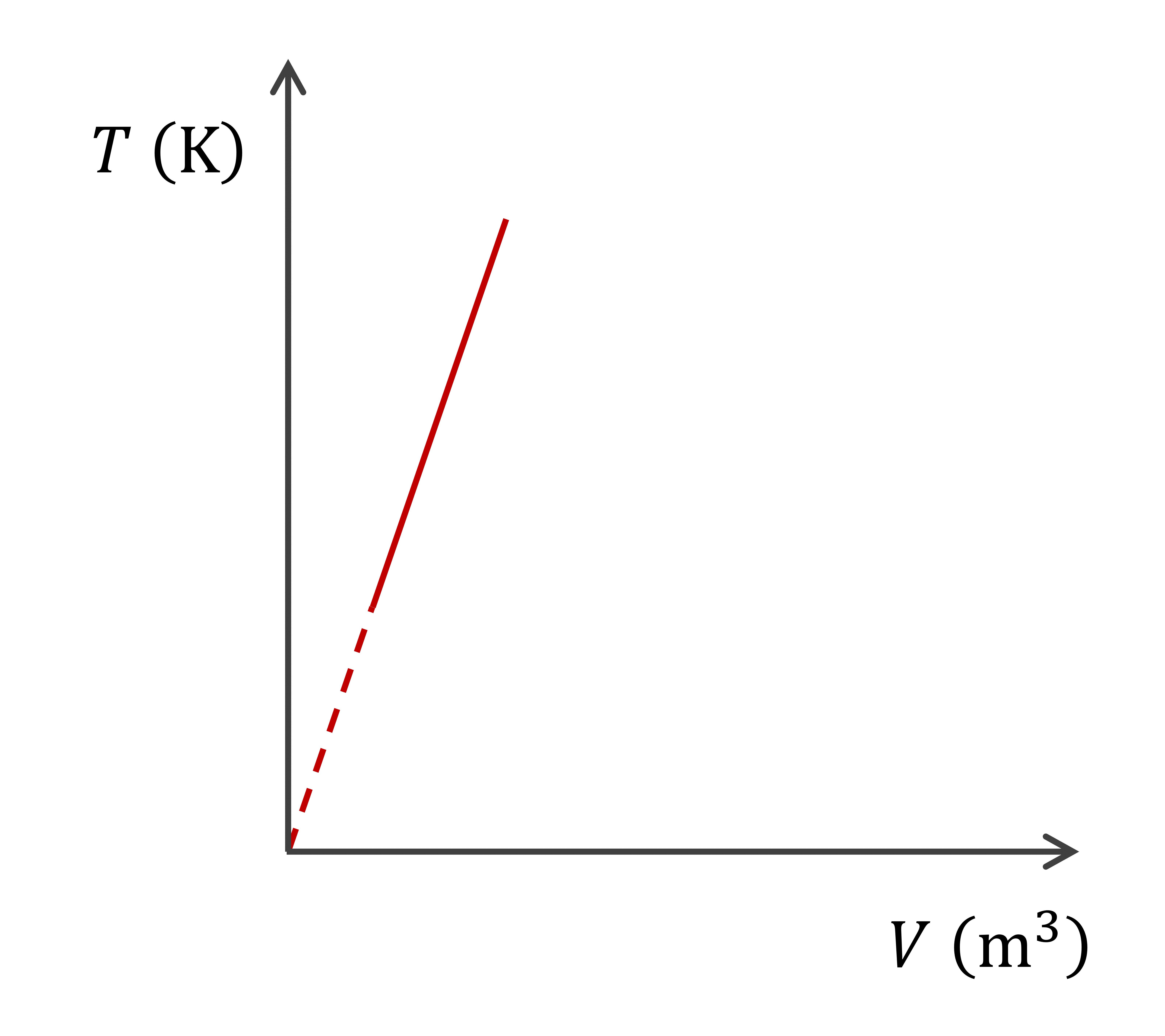

Az, hogy izobár folyamatban a \(V\thinspace \unicode{x2013} \thinspace T\) illetve \(T\thinspace \unicode{x2013} \thinspace V\) grafikon mekkora meredekségűek, ez a tengelyek skálázásától függ. Ha egy diagramnál nem csinálunk mást, csak a tengelyeket felcseréljük, akkor a függvény az origón átmenő \(45^{\circ}\)-os egyenesre tükröződik. Ezért ha az eredeti egyenes arányos grafikon meredek volt, akkor a megcserélt tengelyű (tükörkép) grafikon lankás lesz. Ha pedig az eredeti lankás volt, akkor az új függvény meredek lesz. Ha az eredeti grafikon \(45^\circ \)-os, azaz \(m=1\) meredekségű volt, akkor a tengelyek megcserélése után is ugyanilyen marad,
c) Nyomás-térfogat, azaz \(p\thinspace \unicode{x2013} \thinspace V\) diagramon:
3. Nyomás-térfogat, azaz \(p\thinspace \unicode{x2013} \thinspace V\) diagramon:
d) Térfogat-nyomás, azaz \(V\thinspace \unicode{x2013} \thinspace p\) diagramon:
4. Térfogat-nyomás, azaz \(V\thinspace \unicode{x2013} \thinspace p\) diagramon:
e) Nyomás-hőmérséklet, azaz \(p\thinspace \unicode{x2013} \thinspace T\) diagramon:
5. Nyomás-hőmérséklet, azaz \(p\thinspace \unicode{x2013} \thinspace T\) diagramon:
f) Hőmérséklet-nyomás, azaz \(T\thinspace \unicode{x2013} \thinspace p\) diagramon:
6. Hőmérséklet-nyomás, azaz \(T\thinspace \unicode{x2013} \thinspace p\) diagramon:
