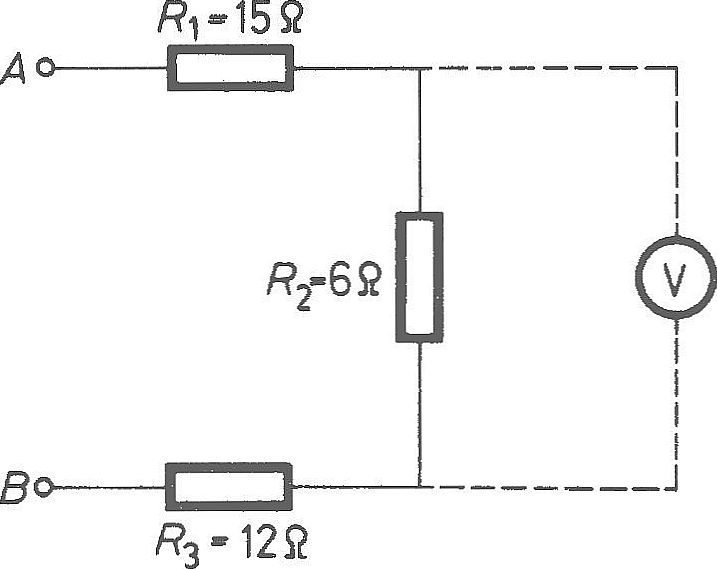

Az ábrán látható kapcsolás egy áramkör része. A végtelen nagy ellenállásúnak vehető voltmérő $30\ \mathrm{V}$‑ot jelez. Határozzuk meg
a) az áramerősséget,
$I=5\ \mathrm{A}$
b) a feszültséget az egyes ellenállásokon,
$U_1=75\ \mathrm{V}$
$U_2=30\ \mathrm{V}$
$U_3=60\ \mathrm{V}$
c) a feszültséget $A$ és $B$ pontok között,
$U_{\! AB}=165\ \mathrm{V}$
d) hány kalória hő fejlődik rendre az egyes ellenállásokban 1 másodperc alatt?
$Q_1=375\ \mathrm{J}$
$Q_2=150\ \mathrm{J}$
$Q_3=300\ \mathrm{J}$
