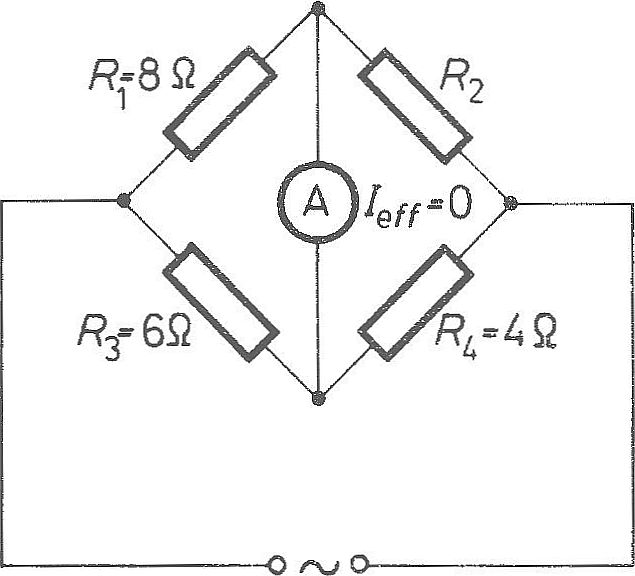

Az ábrán látható, tiszta ohmos ellenállásokból álló kapcsolásban három ellenállásérték ismert. Azt tapasztaljuk, hogy a bekötött árammérő műszer nem jelez. Az $R_1$ ellenálláson átfolyó áram időfüggése adott: $I_1=4\ \sin{314\ t}\ \mathrm{[A]}$.
a) Írjuk fel rendre az $R_2$, $R_3$ és $R_4$ ellenállásokon átfolyó áramok időfüggését!
$I_3=I_4=6\ \sin{314\ t}\ \mathrm{[A]}$

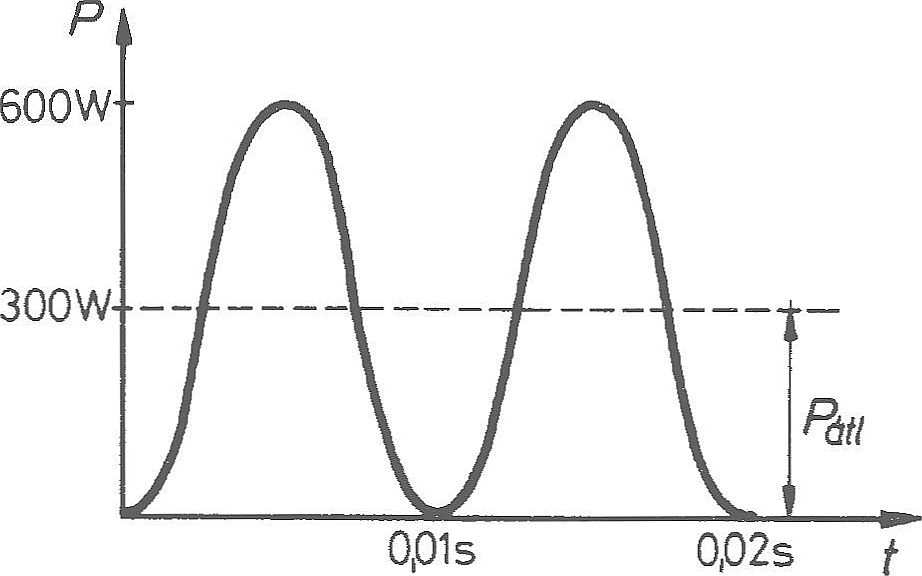

b) Írjuk fel, és ábrázoljuk az egész kapcsolás által felvett teljesítmény időfüggését!
$P=600\ \sin^2{314\ t}\ \mathrm{[W]}$
c) Mekkora a teljesítmény átlagértéke?
$P_{\mathrm{átl}}=300\ \mathrm{W}$
