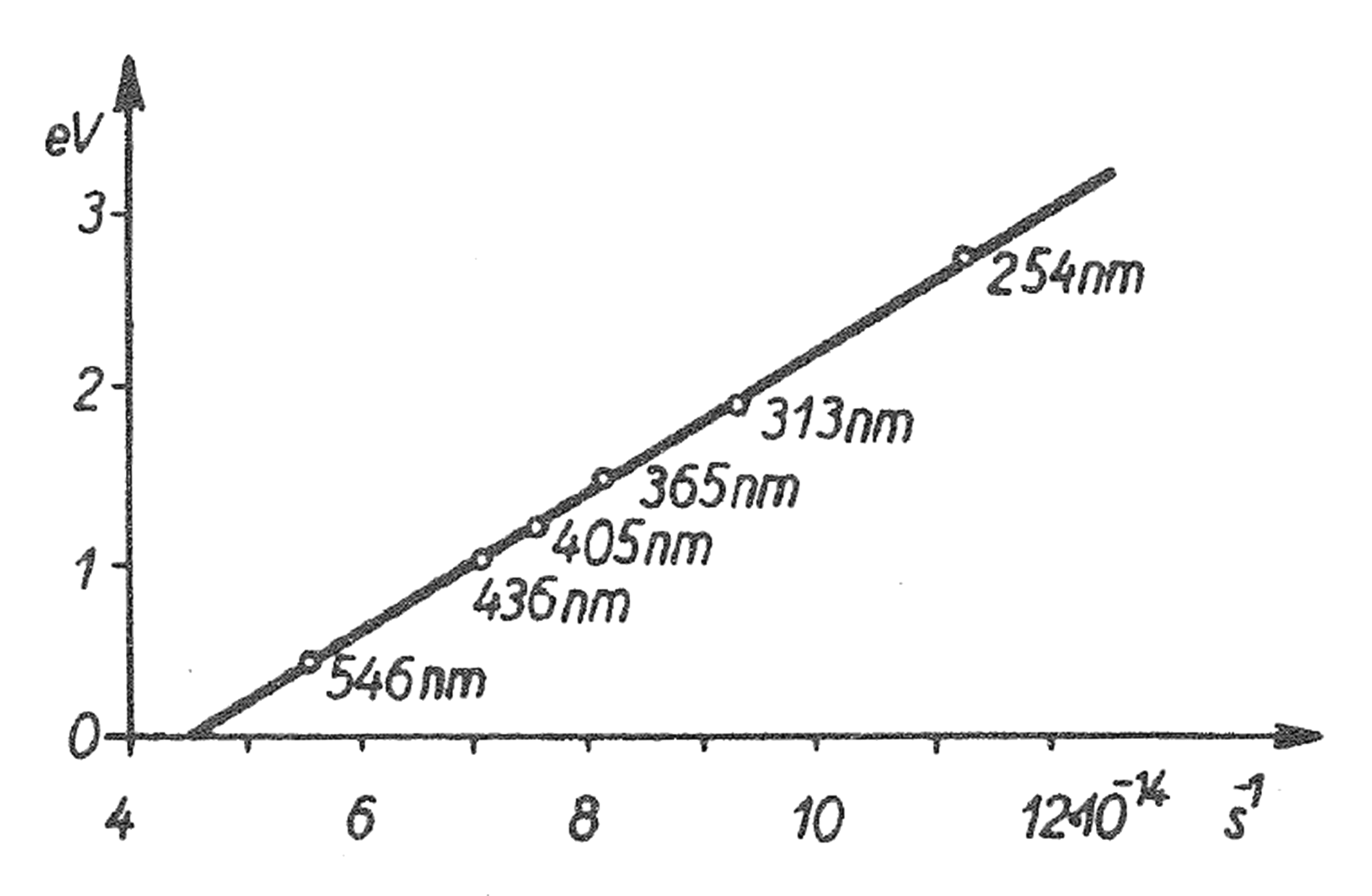

A fenti kép a Budó Ágoston-féle Kísérleti fizika III. című kiváló egyetemi tankönyvből való, és nátriumra vonatkozó fotoeffektus méréssorozat eredményeit mutatja. A függőleges tengelyen a "fotoáram" megszüntetéséhez szükséges ellentérnek (a szokásossal ellentétes polaritással a katódtra és anódra kapcsolat elektromos térnek) egy elektronon végzett munkája szerepel \(\mathrm{eV}\) mértékegységben, a vízszintes tengelyen szereplő, a megvilágító elektromágneses sugárzás frekvenciájának a függvényében.
a) Milyen hibát fedezhetünk fel a diagramon?
A frekvencia egysége nem \(10^{-14}\ \mathrm{s^{-1}}\), hanem \(10^{14}\ \mathrm{s^{-1}}\).
Ugyan nem számít hibának, de a vízszintes tengely skálázása nem nullától indul, emiatt nem ábrázolható (és nincs is ábrázolva) a fémre jellemző kilépési munka, amely az illesztett egyenes függőleges tengelymetszeteként áll elő. (A szöveg szerint ez a grafikon a Planck-állandó meghatározását ábrázolja, mely a mérési pontokra illesztett egyenes meredekségeként adódik. A kiépési munka mellett a Planck-állandó ugyanis az ilyen méréssorozatokból kinyerhető másik információ).
