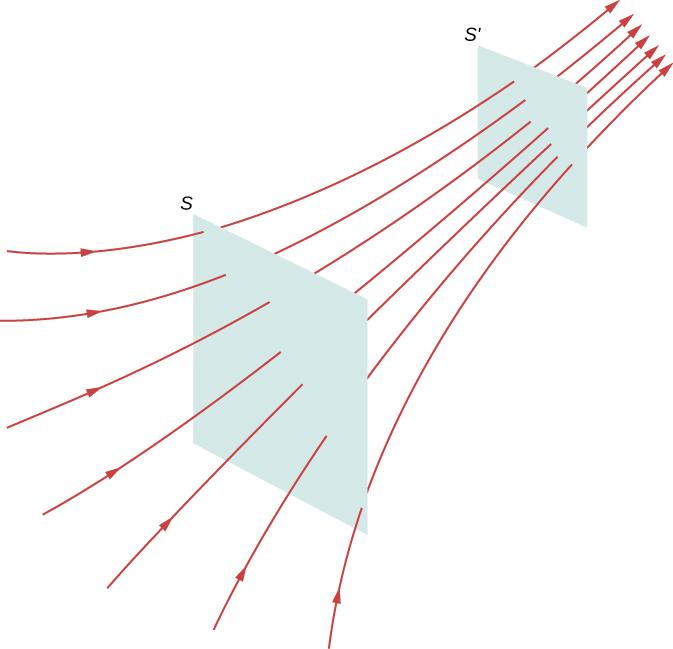

A fenti ábra egy angol nyelvű online fizika oldalról való, és annál a résznél szerepel, hogy a elektromos térerősség nagyságát az erővonalak felületi (surface) sűrűsége adja meg.
a) Milyen szakmai hibát fedezhetünk fel az ábrán?
Amikor a térerősséget az erővonalak felületi sűrűségeként értelmezzük, olyankor a felületnek mindenhol merőlegesnek kell lennie az erővonalakra, de az ábrán ez nem teljesül.
Olyan eset, hogy az erővonalakra merőleges felület síkfelület (hogy az ábrán látható, ilyen csak párhuzamos erővonalak esetén van. Márpedig az ábra bal alsó részénél az erővonalak látványosan közelednek egymáshoz, vagyis nem párhuzamosan futnak. Ilyenkor, amikor az erővonalsűrűség változik, az erővonalakra merőleges felület mindig íves, mint "a vitorla ponyvája, amikor duzzad a szélben":
