4. Tapadókorongos játékpisztoly‑lövedék sebességének mérése ballisztikus ingával
Feladat:
Ballisztikus inga segítségével határozza meg a játékpisztoly‑lövedék sebességet! Ehhez mérje meg, hogy a lövést, majd a rugalmatlan ütközést követően mennyire lendül hátra az inga a rátapadt lövedékkel, és mekkora az együttes lengésidejük!
Szükséges eszközök:
Tapadókorongos műanyag játékpisztoly (a lövedék tömege adott), ismert tömegű, fényes felületű vastag bútorlapból készült inga, hosszú zsineggel bifilárisan állványra felfüggesztve, hurkapálca ráragasztott vékony szigetelőszalag csíkkal elmozdulásának méréséhez, megfelelő magasságú támasz (fahasáb), amin a hurkapálca akadálytalanul elcsúszhat, és amelyre mm-es beosztású papír mérőszalagot ragaszthatunk, stopper.
A mérés leírása

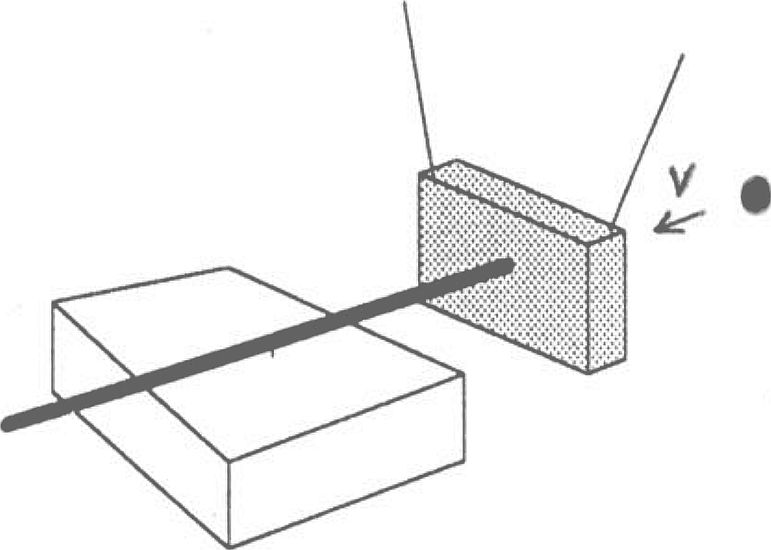

A kísérleti összeállítást az ábra mutatja.
A bifilárisan (két szállal) felfüggesztett inga mögé néhány cm távolságba rakja le a támaszt, és erre fektesse a hurkapálcát úgy, hogy az hátulról éppen érintse az ingatest középpontját. A játékpisztollyal elölről, az inga lapjára merőlegesen lőjön, a hasáb közepét (tömegközéppontját) megcélozva. (A célzáskor a pisztolyt tartsa távolabb az ingától, mint amilyen hosszú a tapadókorongos lövedék szára!) Jó célzás esetén a tapadókorong megtapad az ingán, és az inga hátra lendül anélkül, hogy közben billegne.
- Mérje le, mennyire tolta hátra a kilendülő ingatest a hurkapálcát a támaszon! A mérést ismételje meg háromszor, az átlaggal számoljon a továbbiakban!
- Stopperrel mérje meg az inga 10 lengésének idejét (a rátapadt lövedékkel együtt) és határozza meg a lengésidőt!
- A lengésidő és a maximális kilendülés mért értékeinek felhasználásával határozza meg a harmonikus lengés maximális sebességét! (A csekély mértékben kilendülő inga mozgása harmonikus rezgőmozgásnak tekinthető.)
- A rugalmatlan ütközésre érvényes lendületmegmaradási törvényt felhasználva számítsa ki a tapadókorongos lövedék sebességét az ütközés előtt!
