6. Pattogó pingponglabda mozgásának vizsgálata Tracker videóelemző program segítségével
Feladat:
Készítsen videofelvételt egy kezdősebesség nélkül leejtett pingponglabda mozgásáról!
Elemezze a labda mozgását Tracker videóelemző program segítségével!
Szükséges eszközök:
Pingponglabda; hosszúságetalon (pl.: hosszú vonalzó); esetleg erős lámpa; számítógép Tracker szoftverrel; kamera (videokamera, web-camera vagy rövid filmfelvétel készítésére is alkalmas fényképezőgép).
A mérés leírása
A pingponglabda pattogását rögzítse mozgóképen a kamera segítségével! A képbe helyezze be az ismert hosszúságú etalont a kamera irányára merőlegesen! Ügyeljen arra, hogy a pingponglabda pályája minél jobban kitöltse a képmezőt, és hogy a kamera vízszintesen nézzen a pattogó labdára! Célszerű a labdát erős fénnyel megvilágítani és a kamerát állványon rögzíteni.
A filmen rögzített mozgást elemezze a Tracker program segítségével! A labda középpontját nyomon követve készítse el a programmal a mozgás magasság‑idő, illetve függőleges sebesség‑idő grafikonját! A grafikonok segítségével válaszoljon az alábbi kérdésekre!
Megjegyzés:
Közvetlenül a talajra érkezés pillanata előtt és után fordulhat elő, hogy a labda képe elmosódott, ekkor a legnagyobb a labda sebessége. A jelenség nem okoz túl nagy pontatlanságot, ha a felvételen a tömegpont helyének kiválasztásakor minden képkockán a folt geometriai középpontját jelöljük meg. A képbe helyezett hosszúságetalon segít abban, hogy a program a távolságokat helyesen mérje fel.
- Adja meg az első öt lepattanás idejét, és ezen lepattanások esetén a leérkezés és a felfelé indulás sebességét!
- Milyen viszony fedezhető fel a leérkezések sebessége, illetve a hozzájuk tartozó visszapattanás sebessége között? Magyarázza meg ennek okát!
- Határozza meg az első öt lepattanás után azt a sebességet, amellyel fölfelé indul a labda, illetve amellyel utána visszaérkezik a földre! Hasonlítsa össze és értelmezze az adatokat!
- Elemezze az esetleges mérési pontatlanságok okait!
Az ingyenes Tracker program 2017 májusa óta megjelent verziói már magyar nyelvű menüket is tartalmaznak. Az angolul elinduló programban az Edit → Language menüpont alatt ki lehet választani a magyar nyelvet. Ezután (a már magyar menüpontoknál) a Szerkesztés → Beállítások → Képernyő → Nyelv alatt be lehet állítani alapértelmezett nyelvnek a magyart, és a Mentés gombbal rögzíteni a választást. Ezután legközelebb már magyarul fog elindulni a program. Segítségül szolgálhat a felkészülésben az alábbi rövid leírás, mely a Tracker méréshez tartozó funkcióit mutatja be.
Rövid útmutató a Tracker program használatához
- Az elkészített videófájl beolvasása a Fájl → Importálás → Videó menüpontokkal lehetséges.
- A videóablakban a Létrehozás → Kalibrációs Eszközök → Kalibrációs Rúd segítségével létrehozhatunk egy „vonalzót” a videó első képkockáján, amely segít a programnak a távolságokat meghatározni. A vonalzót jelölő szakasz végpontjait egérrel a videóban elhelyezett hosszúságetalonhoz igazítva és a szakasz mellett megjelenő számértékbe az etalon hosszát beírva pontos pozícióértékeket kaphatunk.
- Ugyancsak a videóablakban a Létrehozás → Kalibrációs Eszközök → Referenciapont menüpontok segítségével egy origót helyezhetünk el a képen. A program a koordináta-értékeket ettől a ponttól fogja számolni. Az origót szintén egérrel a képen tetszőlegesen elhelyezhetjük. (Az origót, illetve a hosszúságetalont később is bármikor igazíthatjuk vagy átállíthatjuk, ilyenkor a már addig beolvasott pozícióadatok is megváltoznak.)

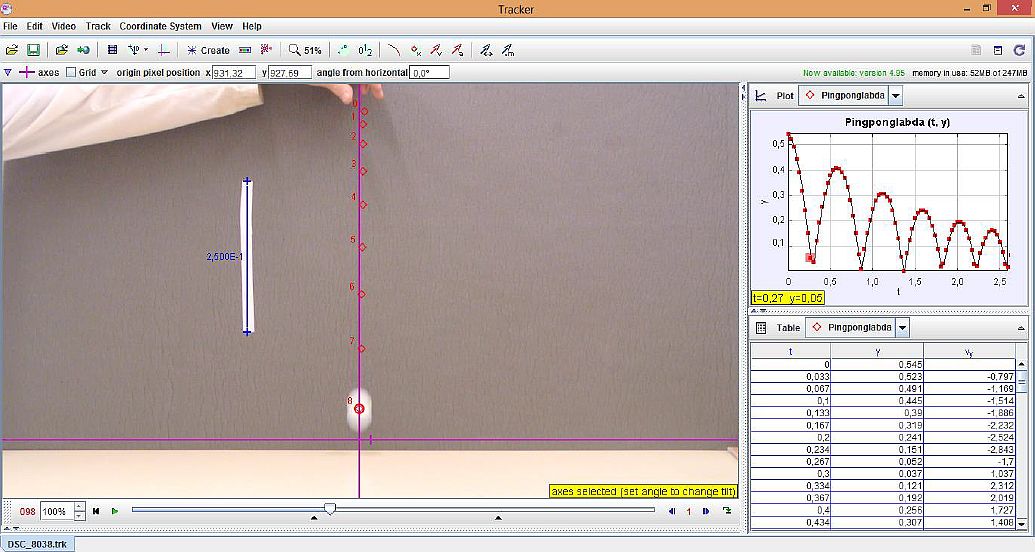

- A Létrehozás → Tömegpont menüpont segítségével új tömegpontot hozhatunk létre. A tömegpont helyét a képen Shift + egérkattintással határozhatjuk meg, ilyenkor a labda pozíciója megjelenik a jobb oldali táblázatban adatként, illetve a jobb felső sarokban elhelyezkedő grafikonon. A program a kattintásra egy képkockával automatikusan lépteti a videót, így a Shift gombot lenyomva tartva és az egérrel ismételten a labda közepére kattintva végig rögzíthetjük a labda mozgásának pozícióadatait. Az első pont elhelyezése előtt a videóablak jobb alsó sarkában található kék nyíllal célszerű a videót ahhoz a képkockához előreléptetni, amelyik közvetlenül megelőzi a mozgás kezdetét. A manuális kijelölés helyett választhatjuk az Automatikus nyomkövető használatát is. Ezt az eszközt a középső menüsorból érhetjük el, a Létrehozás menüponttól kettővel jobbra található az ikon. Ezen eszközön belül egy referenciaképkocka létrehozása után (amelyen bejelöljük a labda környezetét és helyzetét) a program nagy biztonsággal végigköveti a labda mozgását a filmen. Amennyiben a választásában bizonytalan (ez esetleg a visszapattanásnál bekövetkező gyors irányváltásnál fordulhat elő) segítséget kér tőlünk. A program grafikus elemeinek jelentése nem mindig triviális, így a menüsorban szereplő ikonoké sem az, de az egérmutatót az ikon fölé helyezve pár másodperc elteltével mindig kapunk egy kis segítséget egy felugró ablakocskában. Ez a program bármely részében elhelyezkedő összes grafikus elemre igaz, így az állítógombokra, csúszkákra, stb.
- Az adatokat a program automatikusan megjeleníti a jobb oldalon látható grafikonon. A grafikont a jobb felső sarokban lévő nyíllal nagyíthatjuk. Alapértelmezésben az $\mathrm{x(t)}$ grafikon jelenik meg, de a tengelyeken elhelyezett feliratra kattintva kiválaszthatjuk az azon a tengelyen ábrázolt adatot, így az $\mathrm{y(t)}$, illetve $\mathrm{v_y(t)}$ grafikon szintén azonnal megkapható.
