13. Az áramforrás paramétereinek vizsgálata
Feladat:
Feszültség és árammérés alapján határozza meg az áramforrás (szárazelem) jellemző adatait: belső ellenállását, elektromotoros erejét, rövidzárási áramát!
Szükséges eszközök:
$4,5\ \mathrm{V}$‑os laposelem vagy dobozba foglalt áramforrás két banánhüvely kivezetéssel, feszültségmérő, árammérő, $10\unicode{x2013} 20\ \Omega $‑os és $4\unicode{x2013} 5\ \mathrm{A}$‑rel terhelhető tolóellenállás, kapcsoló, röpzsinórok, krokodilcsipesz.

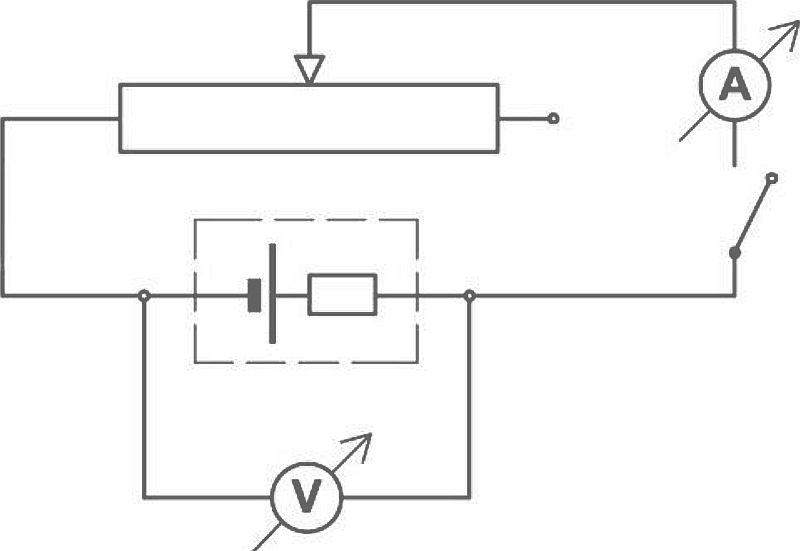

A kísérlet összeállítását a kapcsolási rajz mutatja
Változtatható ellenállásként 10‑20 ohmos, 4‑5 amperrel terhelhető tolóellenállást alkalmazzunk. A tolóellenállás csúszkájának eltolásával az áramkörbe bekötött ellenállás változtatható. Az árammérő műszert az ellenállással sorosan, a feszültségmérőt a teleppel párhuzamosan kapcsoljuk. A kapcsoló zárása után a műszerek által mutatott értékek a csúszka helyzetétől függnek.
A mérés leírása
A csúszka helyzetét változtatva legalább négy pontban olvassa le az áram és a kapocsfeszültség összetartozó értékeit!
- A mérési adatokat foglalja táblázatba, majd ábrázolja feszültség‑áram grafikonon!
- A grafikon alapján határozza meg a telep jellemző adatait!
Figyelmeztetés!
Ügyeljen a műszerek helyes bekötésére!
A változtatható ellenállás csúszkáját ne tolja szélső helyzetekig!
Az árammérő műszert a legnagyobb méréshatáron használja!
A kapcsolót csak a mérések idejére zárja, hogy feleslegesen ne fogyassza a telep energiáját!
