16. Hagyományos izzólámpa és energiatakarékos „kompakt” lámpa relatív fényteljesítményének összehasonlítása
Feladat:
Hasonlítsa össze mérései alapján a hagyományos izzólámpa és az energiatakarékos „kompakt” lámpa relatív fényteljesítményét (a kibocsátott fényteljesítmény és a felvett elektromos teljesítmény arányát)!
Szükséges eszközök:
Ismert névleges teljesítményű, hálózati izzólámpa és kompaktlámpa (a lámpák gömb alakú opál‑burájúak) álló foglalatban, földelt, biztonsági dugaszú csatlakozással, kapcsolóval ellátott hálózati biztonsági elosztó aljzat, zsírfoltos fotométer, mérőszalag.
A mérés leírása

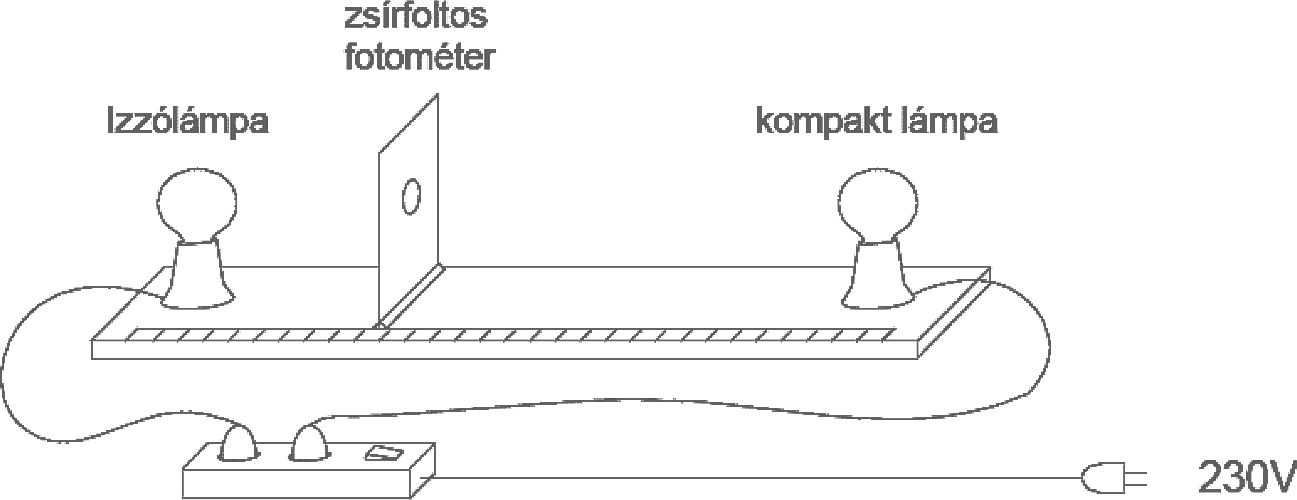

Helyezze el egymással szemben a két lámpát, kb. 1 méter távolságban, majd a két lámpa közé, a lámpákat összekötő egyenesre merőlegesen a zsírfoltos papírernyőt! Az összeállítást az ábra mutatja.
A lámpák bekapcsolása után az ernyő egyik oldalát az egyik, a másik oldalát a másik lámpa fénye világítja meg. A megvilágítás erőssége változik, ha az ernyőt elmozdítjuk a lámpákat összekötő egyenes mentén. (A gömb alakú opál lámpák fénykibocsátását gömbszimmetrikusnak tekinthetjük. A lámpák az ernyőt az ernyőtől vett távolságuk négyzetével fordítottan arányos mértékben világítják meg.) Az ernyő mozgatásával keresse meg azt a helyzetet, amikor az ernyő mindkét lámpából azonos megvilágítást kap, azaz amikor az ernyőn lévő zsírfolt sem nem sötétebb, sem nem világosabb az ernyő többi részénél.
- Mérje meg ebben a helyzetben az ernyő távolságát mindkét lámpától, majd a lámpák névleges teljesítményét alapul véve határozza meg a relatív fényteljesítmények arányát!
Megjegyzés:
A zsírfoltos fotométer egyszerű, házilag elkészíthető eszköz: talpra szerelt, fehér papírlapból készített $10\times 10\ \mathrm{cm}$ méretű ernyő, közepén kb. 10 forintos nagyságú zsírfolttal. A folt átmenő fényben világosabb, visszavert fényben sötétebb a papírernyő környező részénél. Ha az ernyő mindkét oldalról azonos intenzitású megvilágítást kap, a folt egybeolvad az ernyővel.
Törekedjünk arra, hogy a kísérlet háttérvilágítása egyenletes legyen. Ha a kísérlet az egyik oldalról több fényt kap, az meghamisítja a mérés eredményét.
