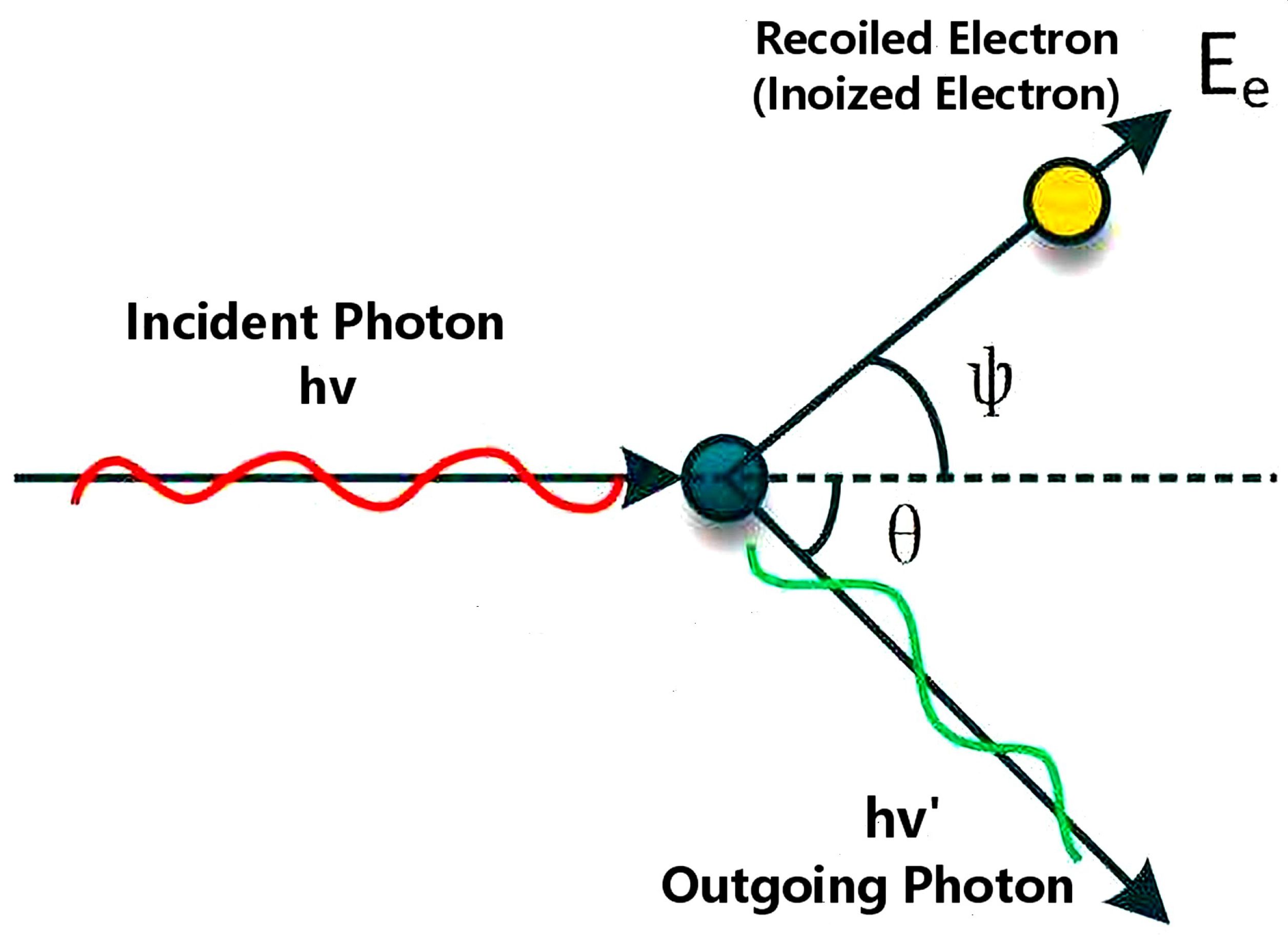

A kép Compton-szórást ábrázol, mely során a balról érkező foton ütközik a (kezdetben nyugvó) elektronnal, ami ennek hatására jobbra felfelé kilökődik, a foton pedig módosult frekvenciával jobbra lefelé haladva "szóródva" halad tovább.
a) Milyen szakmai hibát fedezhetünk fel a képen?
A bejövő vörös foton nem alakulhat át zöld fotonná.
A foton ugyanis energiát ad az elektronnak (hiszen az nyugalmi helyzetből mozgási energiára tesz szert az ütközésben). Ezért a szórt foton mindig kisebb energiájú, mint a bejövő. Márpedig a vörös kisebb energiájú, mint a zöld.
