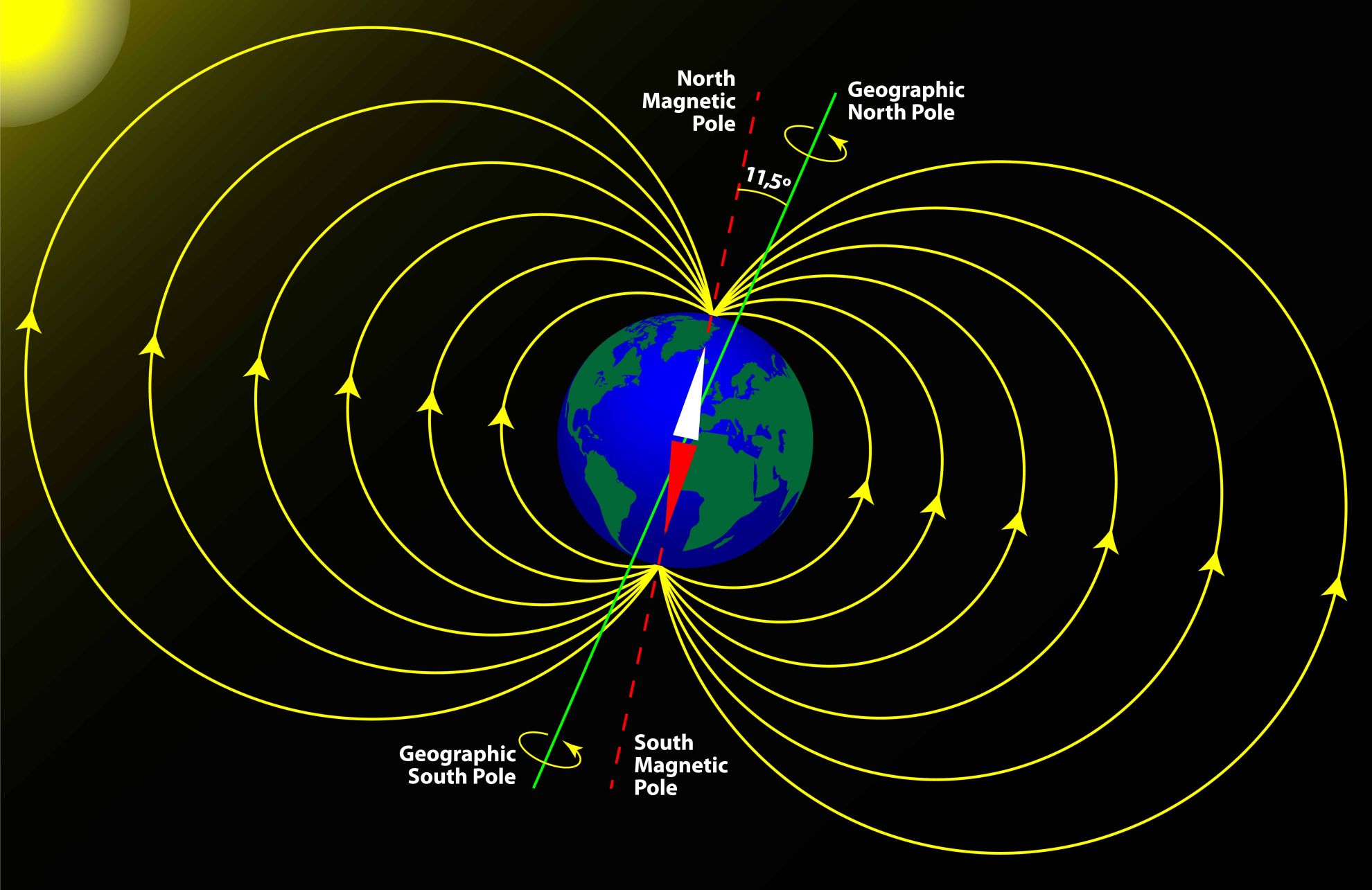

a)  Milyen szakmai hibá(ka)t fedezhetünk fel az ábrán?

• A mágneses erővonalaknak valójában nincs se elejük, se végük, viszont az ábrán a földrajzi Déli-pólusból tájékán indulnak, és a földrajzi Északi-pólus közelében véget érnek. A mágneses erővonalak önmagukba záródó görbék kellene hogy legyenek, vagyis folytatódniuk kellene a Föld belsején keresztül.
• A pólusoknál az erővonalak egy pontban találkoznak, ami nem lehetséges, hiszen a találkozási pontban a $\displaystyle \frac{\Psi}{A_{\bot}}$ erővonalsűrűség, tehát a $B$ mágneses indukció végtelen nagy lenne
