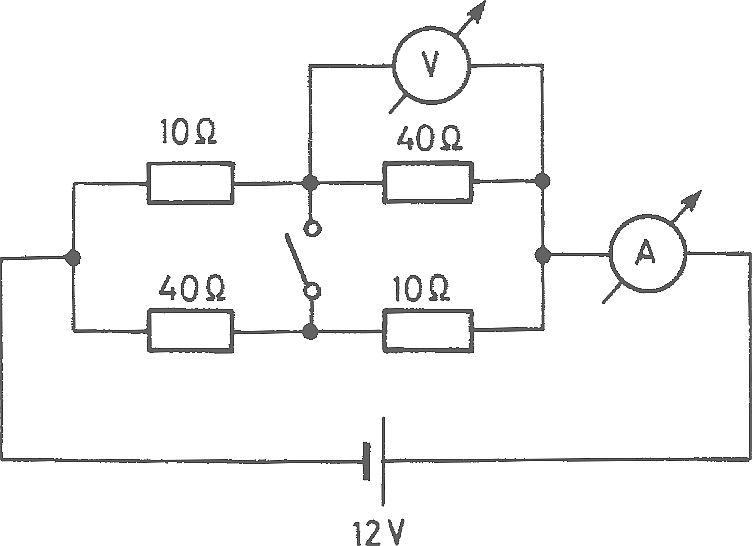

Két darab $10\ \Omega $‑os és két darab $40\ \Omega $‑os ellenállásból az ábra szerinti kapcsolást hozzuk létre.
Mit mutatnak a mérőműszerek a kapcsoló nyitott és zárt állásakor?
(Rónaszéki László, Budapest)
Nyitott kapcsolóállásnál az ampermérő 0,48 amper, a voltmérő 9,6 volt értéket mutat.
Zárt kapcsolóálláskor az ampermérő 0,75 ampert, a voltmérő 6 voltot mutat.
