A mérési feladatban szelepgumi megnyúlását fogod tanulmányozni.
Eszközök:
- 1 db kb. $40\ \mathrm{cm}$ hosszú szelepgumi két végén drótkampóval
- 1 db Bunsen-állvány felfogató dióval
- 1 db léc mérőszalaggal
- 10 db csavaranya nehezéknek
- 1 db milliméterpapír a grafikon elkészítéséhez

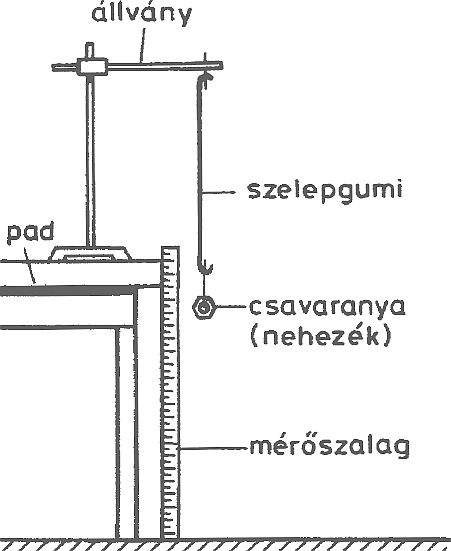

1. Állítsd össze az ábrán látható mérési elrendezést!
2. A gumiszál alsó végére tedd fel egyenként a nehezékként használandó csavaranyákat, és mérd meg növekvő terhelés esetén a gumiszál megnyúlását! Egy csavaranya tömegét vedd $6,5\ \mathrm{dkg}$‑nak.
3. Ha az összes nehezéket felraktad, akkor egyenként vedd le ezeket, és ismét mérd meg, hogy a kiindulási hosszhoz képest mekkora a gumiszál megnyúlása (csökkenő terhelés)!
4. A mérési eredményeket gyűjtsd táblázatba!
5. Ábrázold grafikonon a terhelő erőt a gumiszál megnyúlásának függvényében! Növekvő és csökkenő terhelés esetén is ugyanazt a grafikont használd!
6. Közelítően mekkora munkavégzésre volt szükség a szelepgumi megnyújtásához?
7. Mekkora munkát végzett a szelepgumi, miközben a terhelés fokozatos csökkentésekor összehúzódott?
(Varga István - Békéscsaba - ötlete alapján)
