Két, $4,5\ \mathrm{V};$ $0,2\ \mathrm{A}$ jellemzőjű zseblámpaizzót 9 voltos üresjárási feszültségű (elektromotoros erejű) és 5 ohm belső ellenállású feszültségforrásról akarunk maximális teljesítménnyel üzemeltetni. Felhasználunk egy potenciométert (változtatható ellenállást) is.

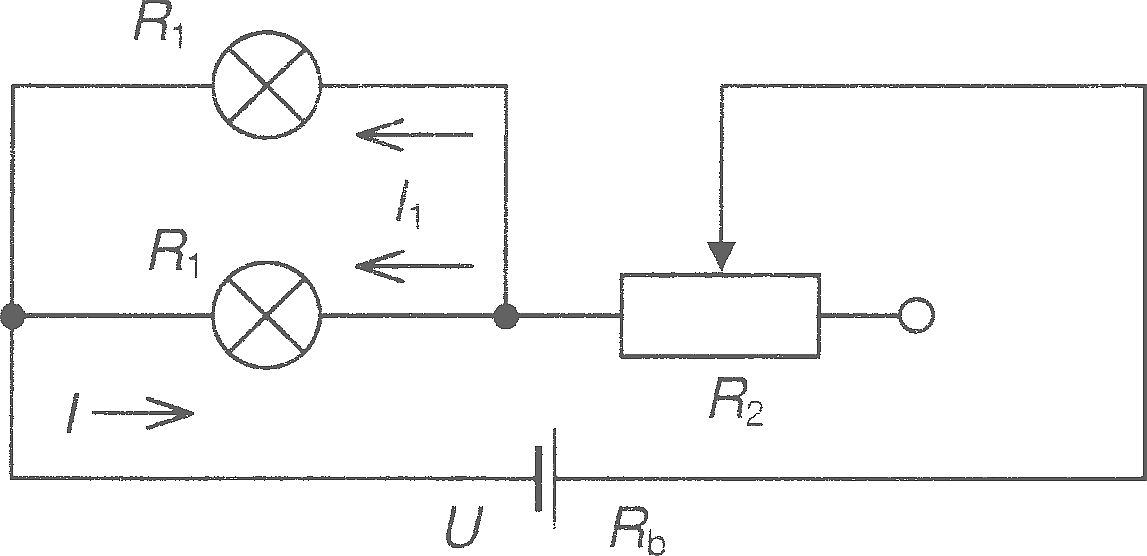

a) Milyen kapcsolással érhetjük el célunkat? (Adjuk meg a kapcsolási rajzot!)
Az izzókat sorosan nem kapcsolhatjuk, mert akkor ezekre nem juthat 4,5 volt feszültség; belső feszültségesés következik be.
b) Mekkora nagyságú ellenállást kell a potenciométeren beállítani?
$R_2=6,25\ \Omega $
c) Mekkora a kiválasztott megoldás esetén az üzemeltetés hatásfoka?
(Kopcsa József, Debrecen)
$\eta =0,5$
