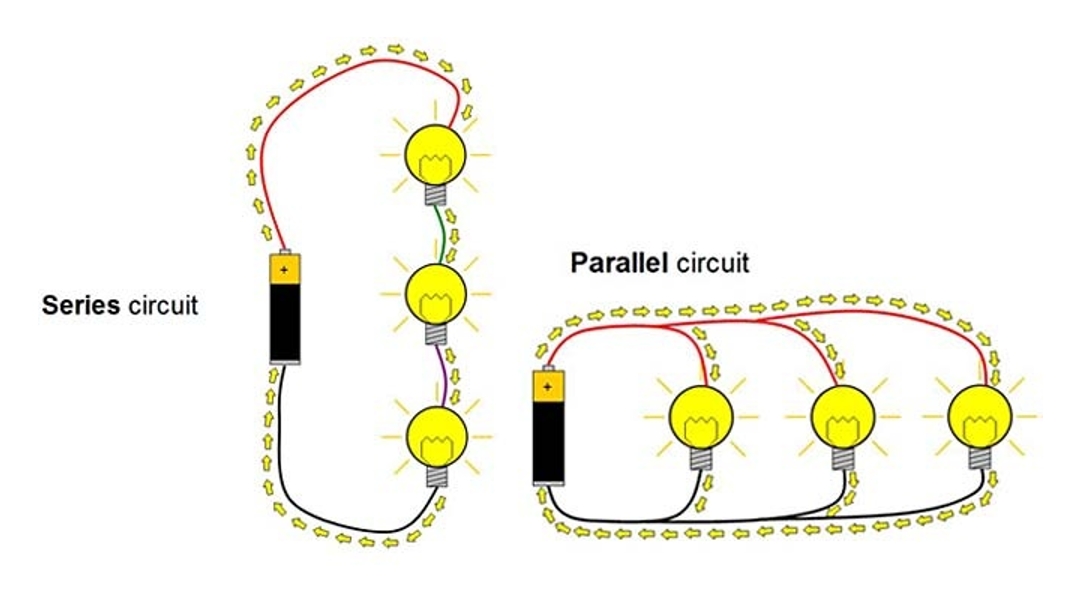

Az alábbi állítások soros illetve párhuzamos kapcsolásokra vonatkoznak. Döntsd el, hogy pontosan "mikor" igazak!
a) Sorosan kapcsolt ellenállások feszültsége azonos.
A) Mindig igaz.
B) Sosem igaz.
C) Az is lehet, hogy igaz, de az is lehet, hogy nem igaz.
1. Sorosan kapcsolt ellenállások feszültsége azonos.
A) Mindig igaz.
B) Sosem igaz.
C) Az is lehet, hogy igaz, de az is lehet, hogy nem igaz.
Soros kapcsolás esetén az áramerősségekről tudjuk biztosan, hogy azonosak.
A sorba kapcsolt alkatrészeken eső feszültségek lehetnek akár azonosak is: amikor az ellenállások értékei azonosak, akkor azonos feszültség esik rajtuk. De nem mindig azonos ellenállások vannak sorba kötve, ezért amikor az ellenállásértékek különböznek, akkor a rajtuk eső feszültégek (azonos áram esetén is) is különbözni fognak:
$$U_1=I\cdot R_1\ne U_2=I\cdot R_2$$
b) Sorosan kapcsolt ellenállások feszültsége különböző.
A) Mindig igaz.
B) Sosem igaz.
C) Az is lehet, hogy igaz, de az is lehet, hogy nem igaz.
2. Sorosan kapcsolt ellenállások feszültsége különböző.
A) Mindig igaz.
B) Sosem igaz.
C) Az is lehet, hogy igaz, de az is lehet, hogy nem igaz.
Soros kapcsolás esetén az áramerősségek azonosak.
A sorba kapcsolt alkatrészeken eső feszültségek lehetnek különbözőek: ha az ellenállásértékek különböznek, akkor a rajtuk eső feszültégek (azonos áram esetén is) is különbözni fognak:
$$U_1=I\cdot R_1\ne U_2=I\cdot R_2$$
De nem feltétlenül fognak különbözni, meg is egyezhetnek: amennyiben az ellenállások értékei azonosak, akkor azonos feszültség esik rajtuk.
c) Sorosan kapcsolt ellenállások áramerőssége azonos.
A) Mindig igaz.
B) Sosem igaz.
C) Az is lehet, hogy igaz, de az is lehet, hogy nem igaz.
3. Sorosan kapcsolt ellenállások áramerőssége azonos.
A) Mindig igaz.
B) Sosem igaz.
C) Az is lehet, hogy igaz, de az is lehet, hogy nem igaz.
d) Sorosan kapcsolt ellenállások áramerőssége különböző.
A) Mindig igaz.
B) Sosem igaz.
C) Az is lehet, hogy igaz, de az is lehet, hogy nem igaz.
4. Sorosan kapcsolt ellenállások áramerőssége különböző.
A) Mindig igaz.
B) Sosem igaz.
C) Az is lehet, hogy igaz, de az is lehet, hogy nem igaz.
e) Párhuzamosan kapcsolt ellenállások feszültsége azonos.
A) Mindig igaz.
B) Sosem igaz.
C) Az is lehet, hogy igaz, de az is lehet, hogy nem igaz.
5. Párhuzamosan kapcsolt ellenállások feszültsége azonos.
A) Mindig igaz.
B) Sosem igaz.
C) Az is lehet, hogy igaz, de az is lehet, hogy nem igaz.
f) Párhuzamosan kapcsolt ellenállások feszültsége különböző.
A) Mindig igaz.
B) Sosem igaz.
C) Az is lehet, hogy igaz, de az is lehet, hogy nem igaz.
6. Párhuzamosan kapcsolt ellenállások feszültsége különböző.
A) Mindig igaz.
B) Sosem igaz.
C) Az is lehet, hogy igaz, de az is lehet, hogy nem igaz.
g) Párhuzamosan kapcsolt ellenállások áramerőssége azonos.
A) Mindig igaz.
B) Sosem igaz.
C) Az is lehet, hogy igaz, de az is lehet, hogy nem igaz.
7. Párhuzamosan kapcsolt ellenállások áramerőssége azonos.
A) Mindig igaz.
B) Sosem igaz.
C) Az is lehet, hogy igaz, de az is lehet, hogy nem igaz.
h) Párhuzamosan kapcsolt ellenállások áramerőssége különböző.
A) Mindig igaz.
B) Sosem igaz.
C) Az is lehet, hogy igaz, de az is lehet, hogy nem igaz.
8. Párhuzamosan kapcsolt ellenállások áramerőssége különböző.
A) Mindig igaz.
B) Sosem igaz.
C) Az is lehet, hogy igaz, de az is lehet, hogy nem igaz.
