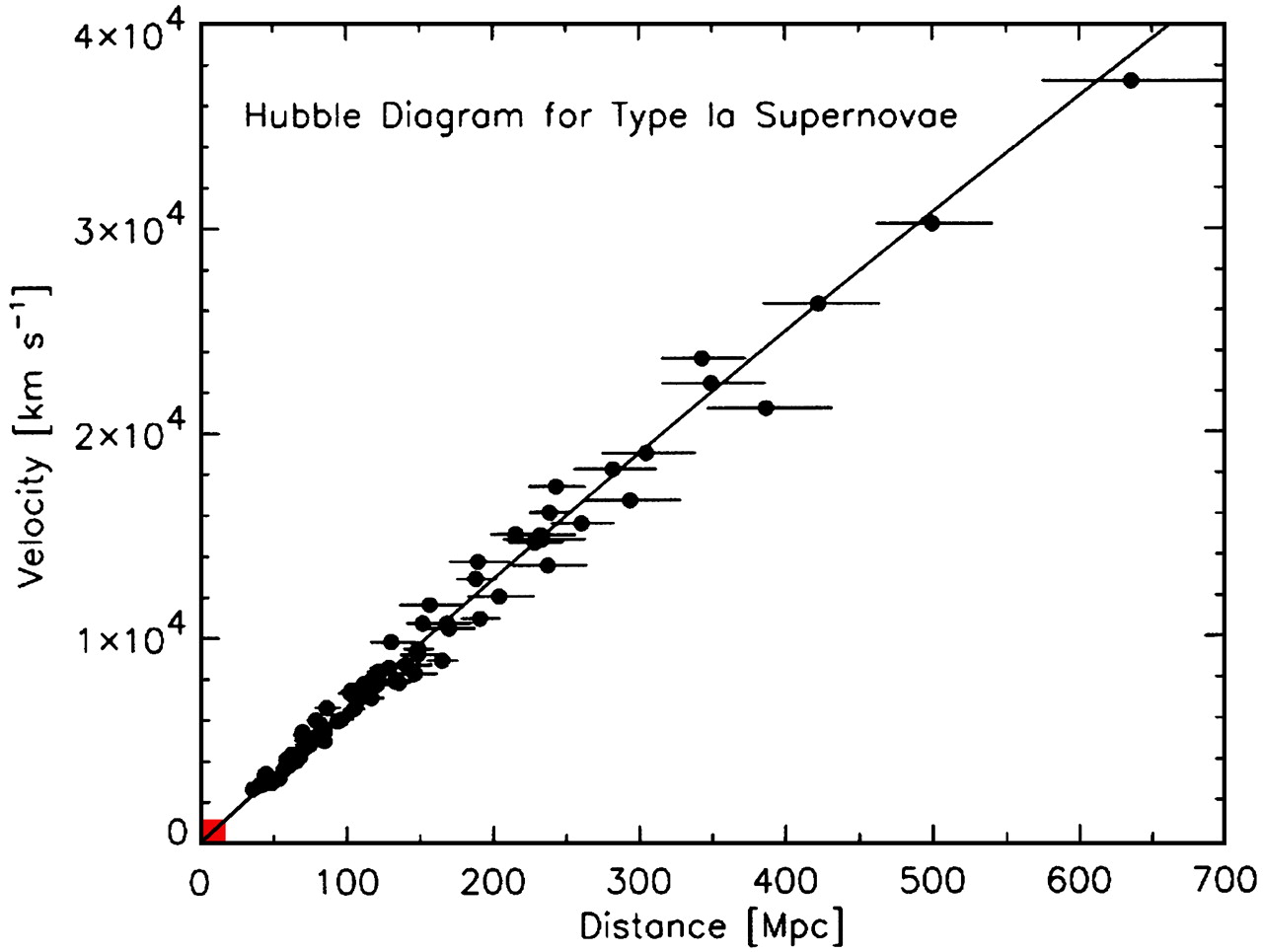

A diagram az extragalaxisok tőlünk vett távolságának függvényében ábrázolja a távolodásaik sebességét. Az origónál lévő kis piros négyzet azt szimbolizálja, hogy Hubble eredetileg a diagram mely részét mérte ki, a fekete mérési pontok későbbiek.
1. Mekkora sebességel távolodik tőlünk egy 1,63 milliárd fényév távolságra lévő galaxis?
\(v\approx 3\cdot {10}^4\ \frac{km}{s}\)
Mivel a diagramon a galaxistávolságok Mpc (megaparszek) egységben vannak, ezért először át kell számolnunk az 1,63 milliárd fényéves távolságadatunkat Mpc egységbe:
\[d=1,63\ milliárd\ ly\]
\[1\ pc=3,26\ ly\]
A két egyenletet aránypárként tekintve kirendezhetjük az ismeretlent:
\[d=\frac{1\ pc\cdot 1,63\ milliárd\ ly}{3,26\ ly}\]
\[d=500.000.000\ pc=500\ Mpc\]

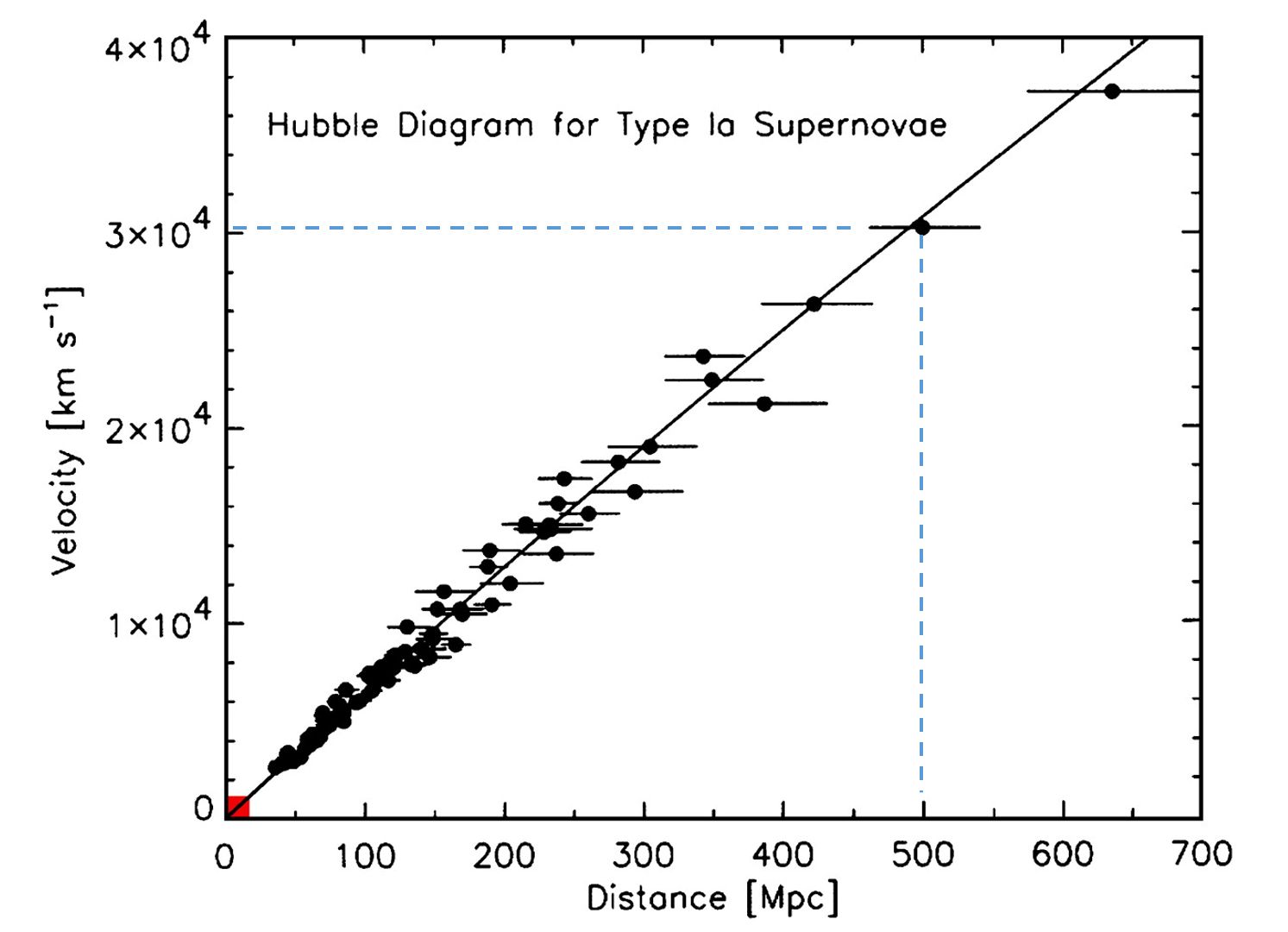

Most már csak le kell olvasnunk az árbráról, hogy ehhez a távolsághoz mekkora távolodási sebesség tartozik.
Az ábra szerint a távolodási sebesség körülbelül:
\[v\approx 3\cdot {10}^4\ \frac{km}{s}\]
