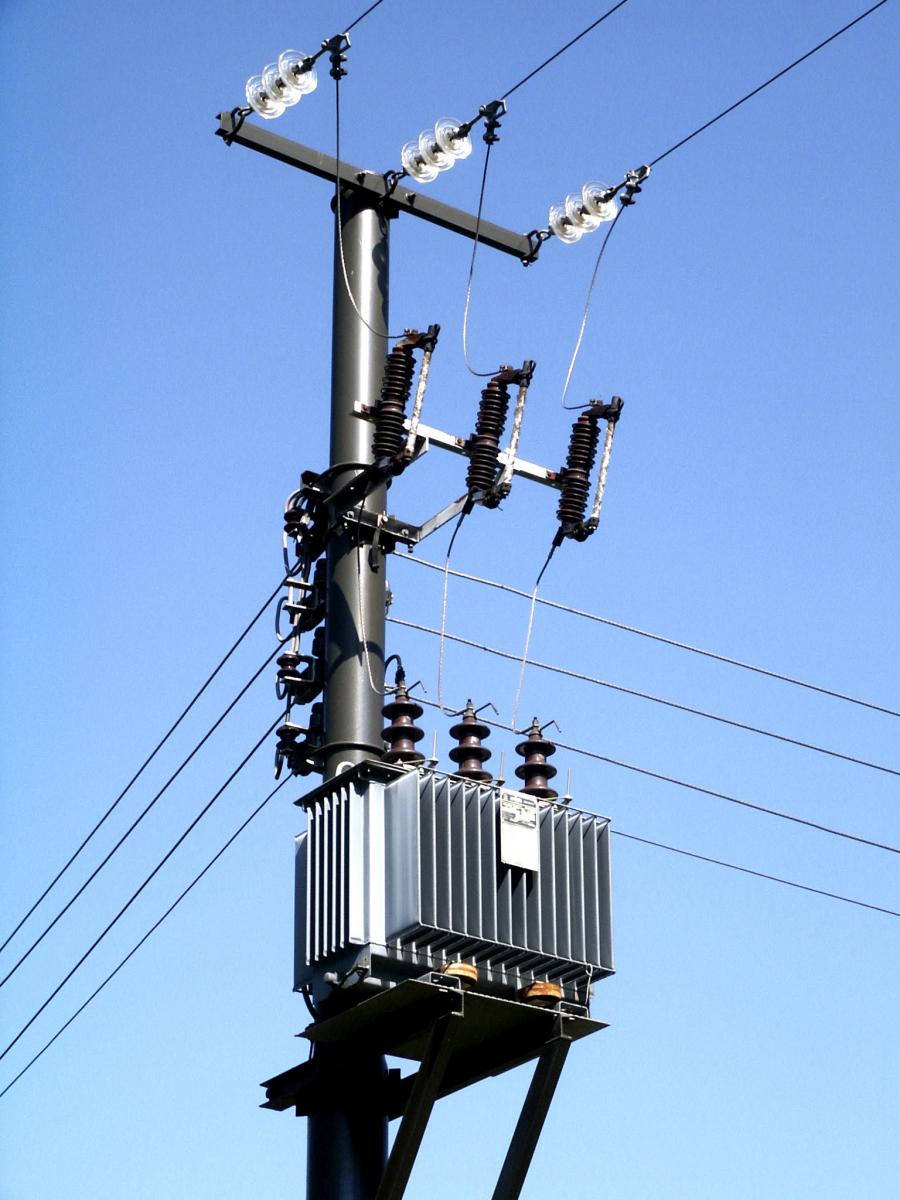

Transzformátorok igen sok helyen található, például villanyoszlopokon is. Az ilyen, vilanyoszlopon látható trafók az utolsó lépését végzik el annak a folyamatnak, hogy a nagy távvezetékek több \(100\ \mathrm{kV}\)-os feszültségét le kell transzformálni a fogyasztók számára szükséges \(230\ \mathrm{V}\)-ra.

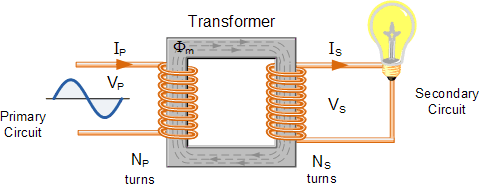

a) Rajzolj le vázlatosan egy transzformátort, jelöld annak részeit, és írd oda mindegyik alkotórészhez, hogy annak mi a funkciója!
A szerepek:
- primer tekercs: változó mágneses mezőt kelt (gerjesztőtekercs), ami majd maga körül örvényes elektromos mezőt (körfeszültséget) hoz létre (indukál)
- szekunder tekercs: a változó mágneses mező körül indukálódó elektromos mezőt annyiszorosra növeli, amennyi a szekunder tekercs menetszáma
- vasmag: megnöveli a primer tekercs árama által keltett mágneses mezőt; egyúttal átviszi az energiát a primer oldalról a szekunder oldalra (emiatt minél nagyobb teljesítményt akarunk a trafóval átalakítani, annál nagyobb keresztmetszetű vasmagra van szükség)
