A képen a egy Lockheed Martin F‑35 Lightning II repülőgép gázturbinája látható működés közben. Ez az üzemanyag elégetésekor felszabaduló hőt részben mechanikai munkává alakítja (ez a munkavégzés gyorsítja fel, majd pótolja folyamatosan a repülőgépre ható légellenállási erő lassíó hatását).

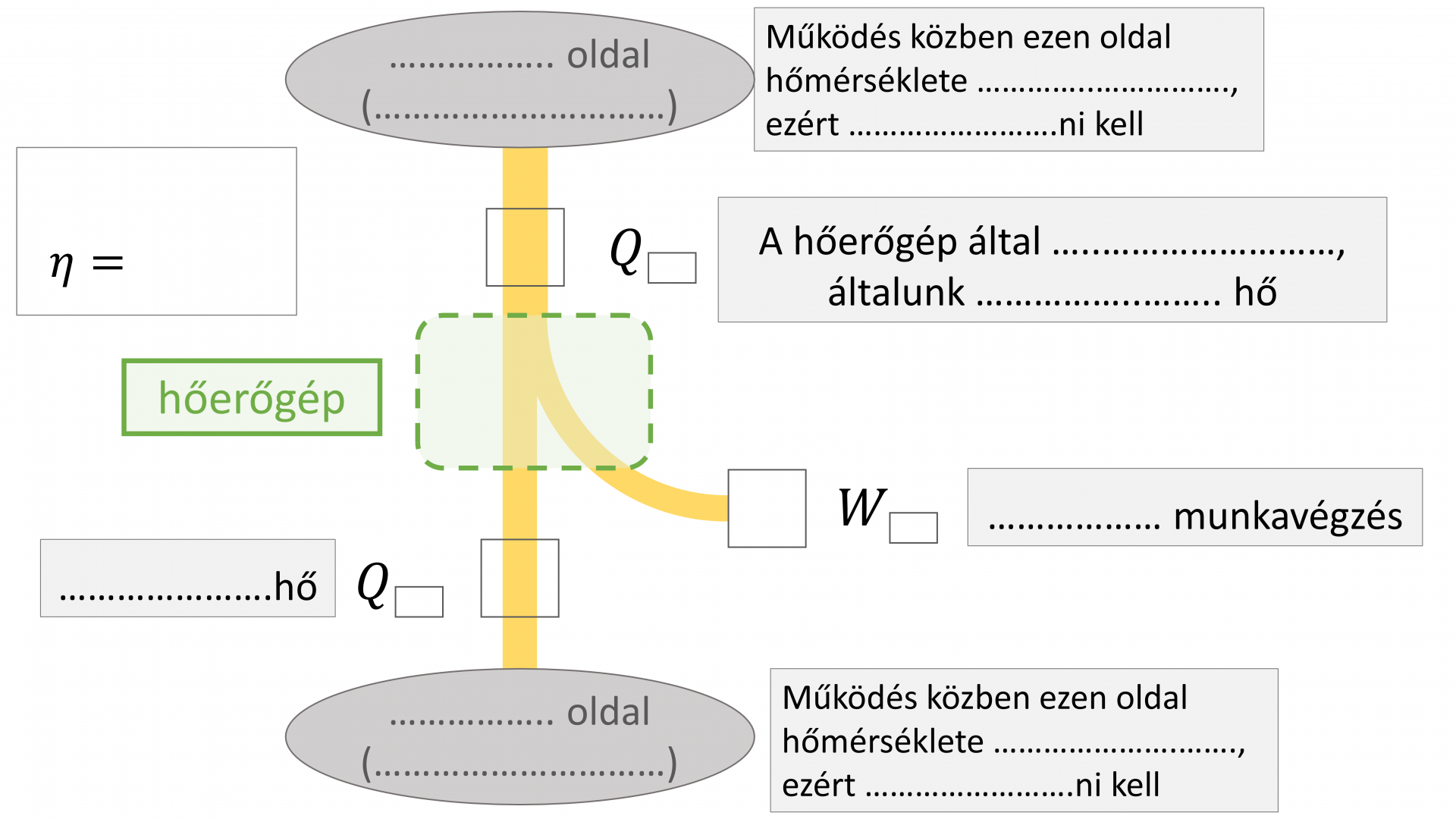

a) Írjuk be a hőerőgép folyamatábrájába a hiányzó szövegeket a pontozott részekre és az üres téglalapokba! Az energiaáramlást szimbolizáló sárga csíkokon lévő üres téglalapokban pedig jelöljük az energiaáramlás irányát!
a) Írjuk be a hőerőgép folyamatábrájába a hiányzó szövegeket a pontozott részekre és az üres téglalapokba! Az energiaáramlást szimbolizáló sárga csíkokon lévő üres téglalapokban pedig jelöljük az energiaáramlás irányát!
