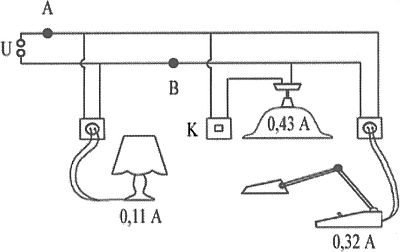

Az ábra egy szobában használt különféle lámpák párhuzamos kapcsolatát mutatja. Amikor mindegyik be van kapcsolva, akkor az egyes lámpákon átfolyó áramok erőssége az ábrán feltüntetett érték.

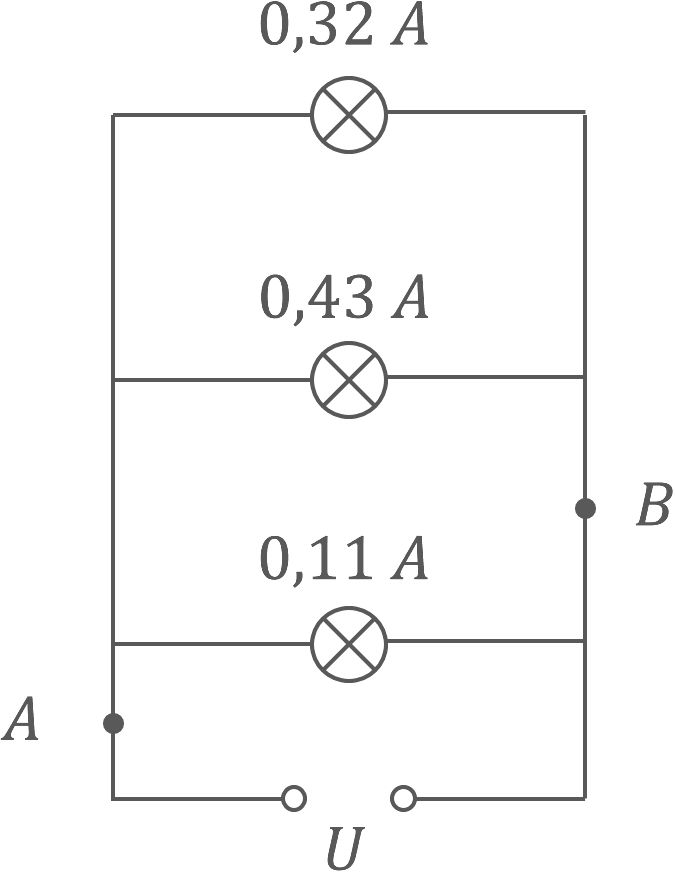

a) Készítse el a szobai hálózat kapcsolási rajzát! A $\mathrm{K}$ kapcsolót a kapcsolási rajzban nem kell feltüntetnie.
b) Határozza meg az $\mathrm{A}$ és a $\mathrm{B}$ ponton átfolyó áram erősségét!
\(I_{\mathrm{A}}=0,86\ \mathrm{A}\)
\(I_{\mathrm{B}}=0,75\ \mathrm{A}\)
c) Mekkora az ellenállása az éjjeli lámpának (amelyiken \(0,11\ \mathrm{A}\) áram folyik), ha a csatlakozódugasznál a feszültség \(230\ \mathrm{V}\)?
\(R=2091\ \mathrm{\Omega}\)
d) Mekkora a lámpa teljesítmény-felvétele?
\(P=25,3\ \mathrm{W}\)
