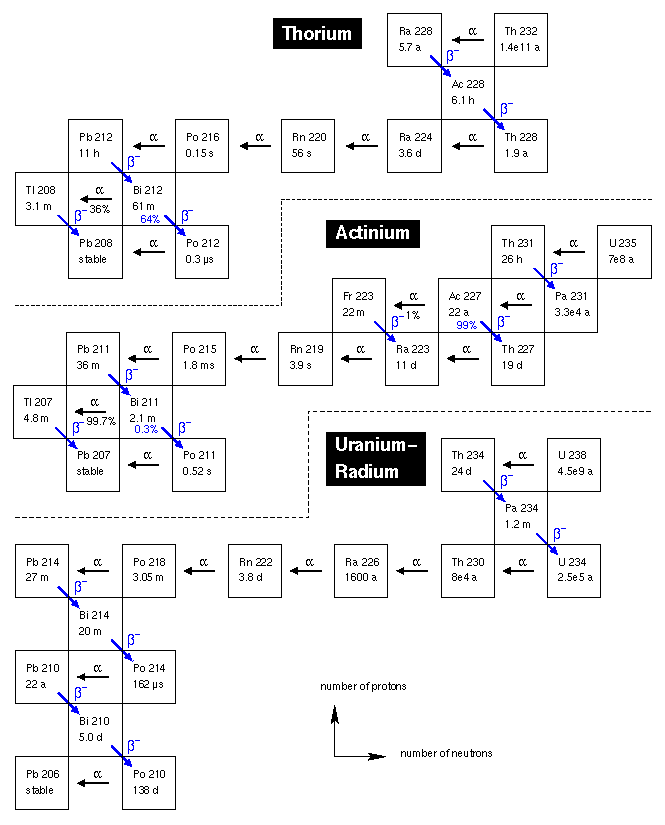

a)  Milyen hibát fedezhetünk fel a képen?

A kép alján középen található koordinátarendszer szerint függőleges irányban felfelé nő a protonszám (number of protons). Azonban az \(\alpha\)‑bomlások a képen vízszintesen balra történnek, ami azt jelentené, hogy mivel függőleges irányba nem mozdulunk, ezért a protonszám nem változik, pedig \(\alpha\)‑bomlás során a protonszám mindig kettővel csökken:

\[\Delta Z_{\alpha}=-2\]

b)  Hogyan lehetne kijavítani a képet?

Két lehetőség is kínálkozik:

• a bomlási sorok részeket elfordítjuk \(45^\circ \)‑kal az óramutató járásával ellentétes irányban, de a lenti kis (number of protons, number of neutrons) koordinátarendszert változatlanul hagyjuk
• a lenti kis koordinátartendszert elfordítjuk \(45^\circ \)‑kal az óramutató járásával megegyező irányban, de a bomlási sorok részeket változatlanul hagyjuk
