Vajon melyikük irányította az alábbi áramkörök összeállítását?

Útmutató: Ha két vezeték a rajzon metszi, keresztezi egymás útját:

az jelentheti azt is, hogy érintkeznek egymással ("átfolyhat az áram egyikből a másikba"), de azt is, hogy nem. Amikor a kapcsolási rajzon sok, egymást metsző vezeték van, amik nem érintkeznek (nincsenek galvanikus kapcsolatban), akkor a fenti, sima metszés alapértelmezetten azt jelenti, hogy nincs érintkezés (abból a feltételezésből kindulva, hogy sokszor a vezetékek szigetelőbevonattal rendelkeznek). Ilyenkor az ettől eltérőt (arra utalva, hogy "ők össze vannak forrasztva") így jelöljük:

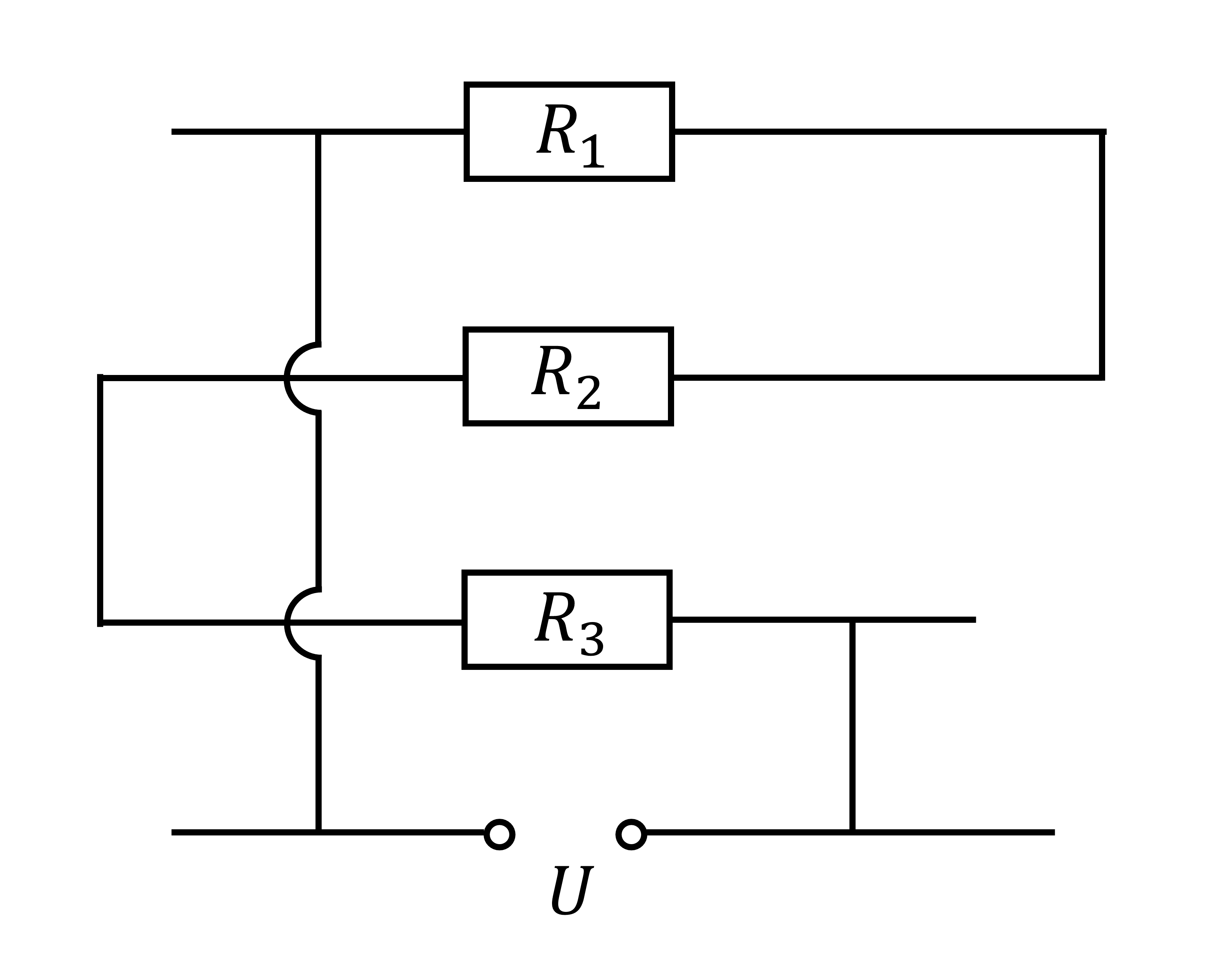

Viszont vannak olyan alkalmazások, amikor a vezetékszakaszok nem szigeteltek (például nyomtatott áramkör; nyák); ilyenkor a sima metszés alapértelmezetten érintkező vezetékeket (elágazásokat) jelent. Ebben az esetben is az a szokás, hogy az alapesettől eltérőt (tehát amikor nincsen érintkezés) jelöljük külön, méghozzá olyan vizualizációval, hogy az egyik vezeték a másik "fölött" húzódik:

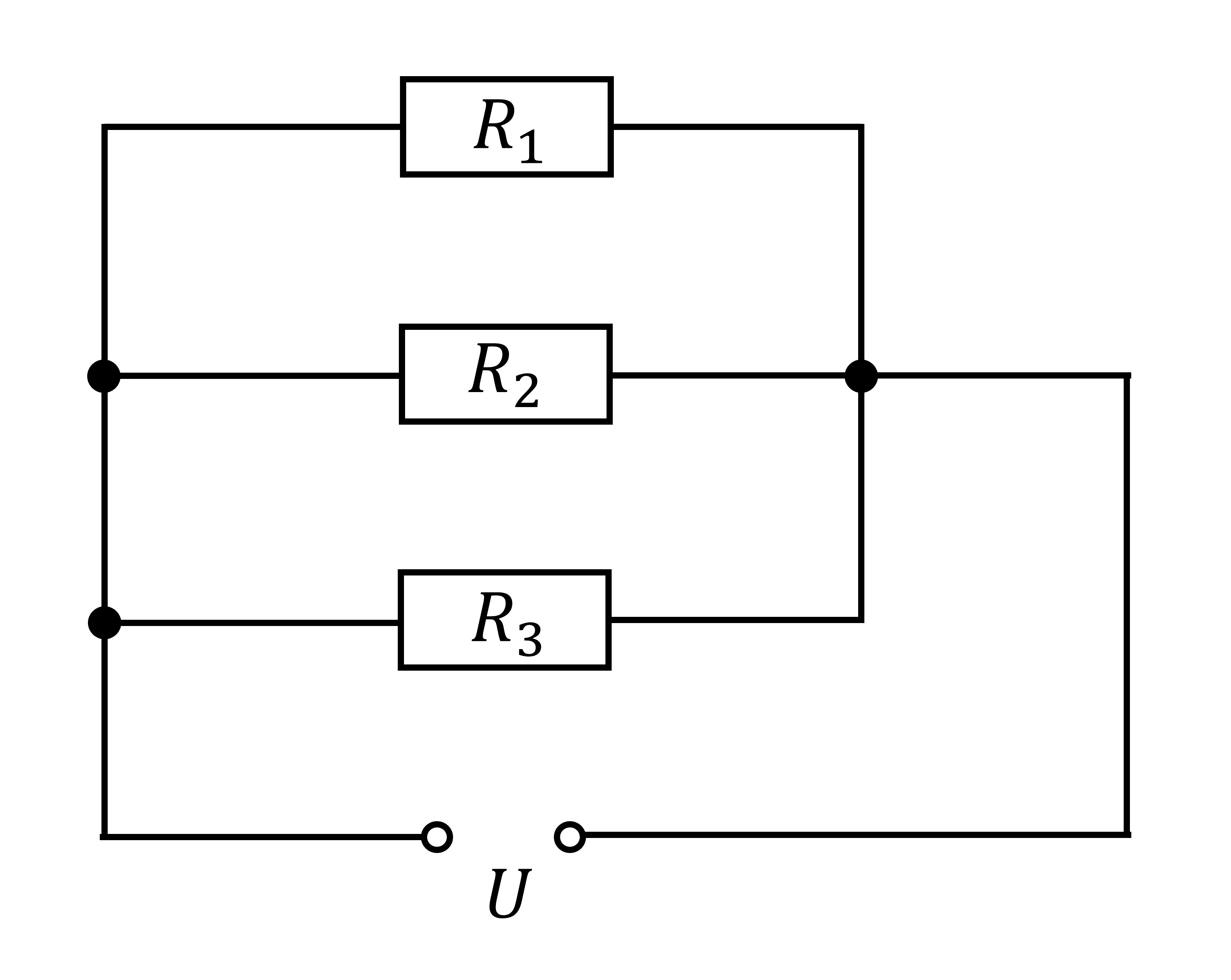

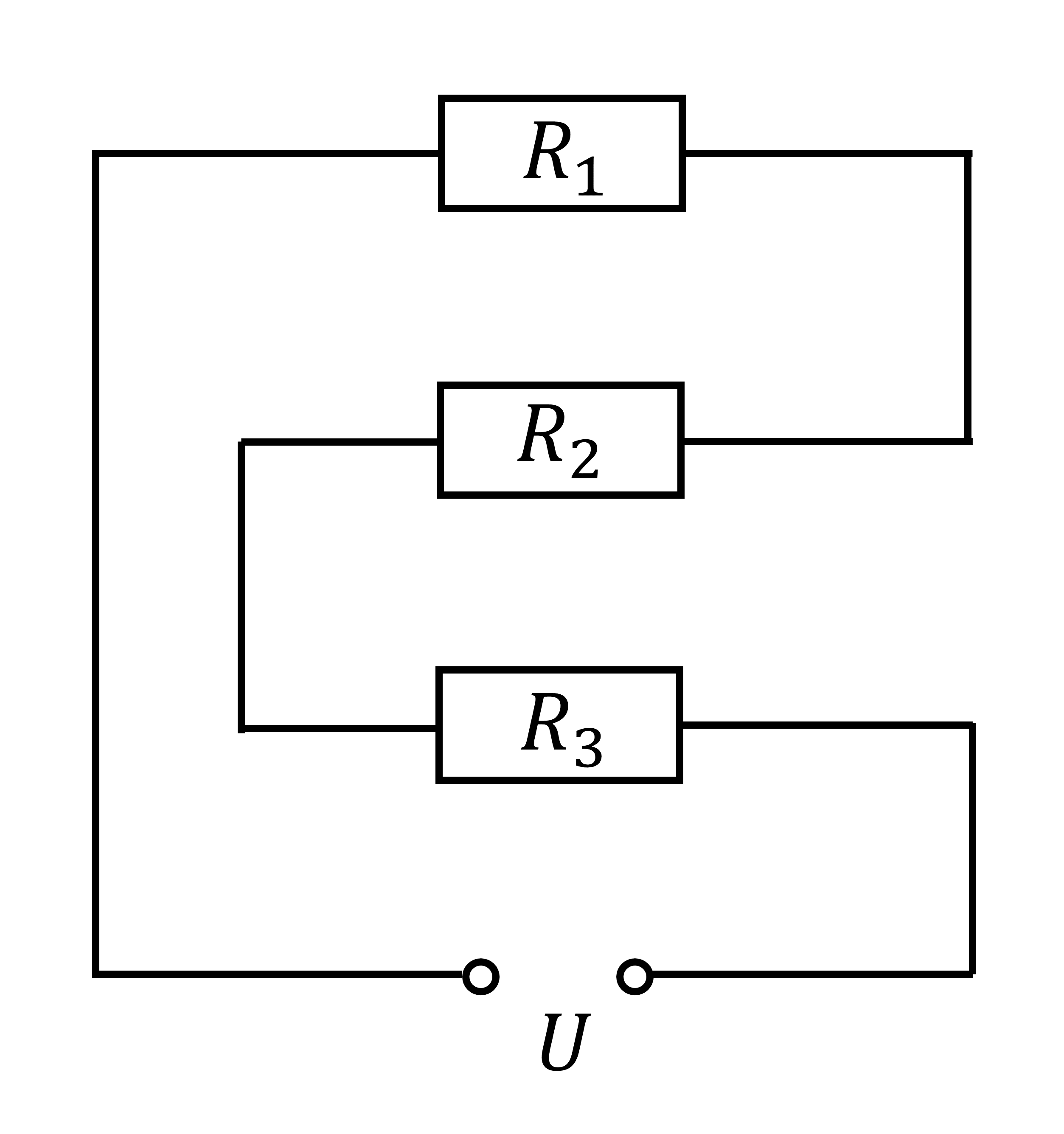

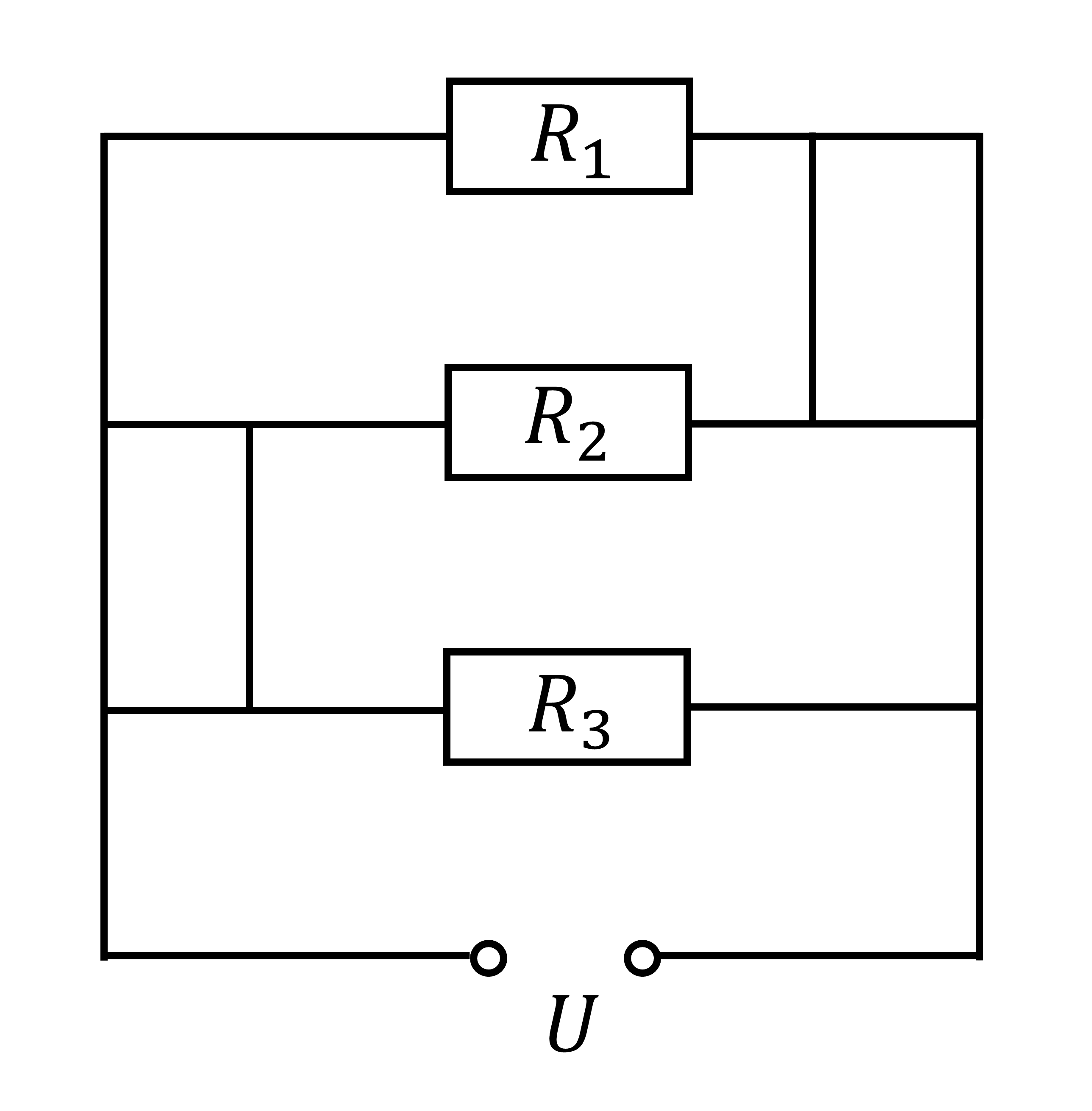

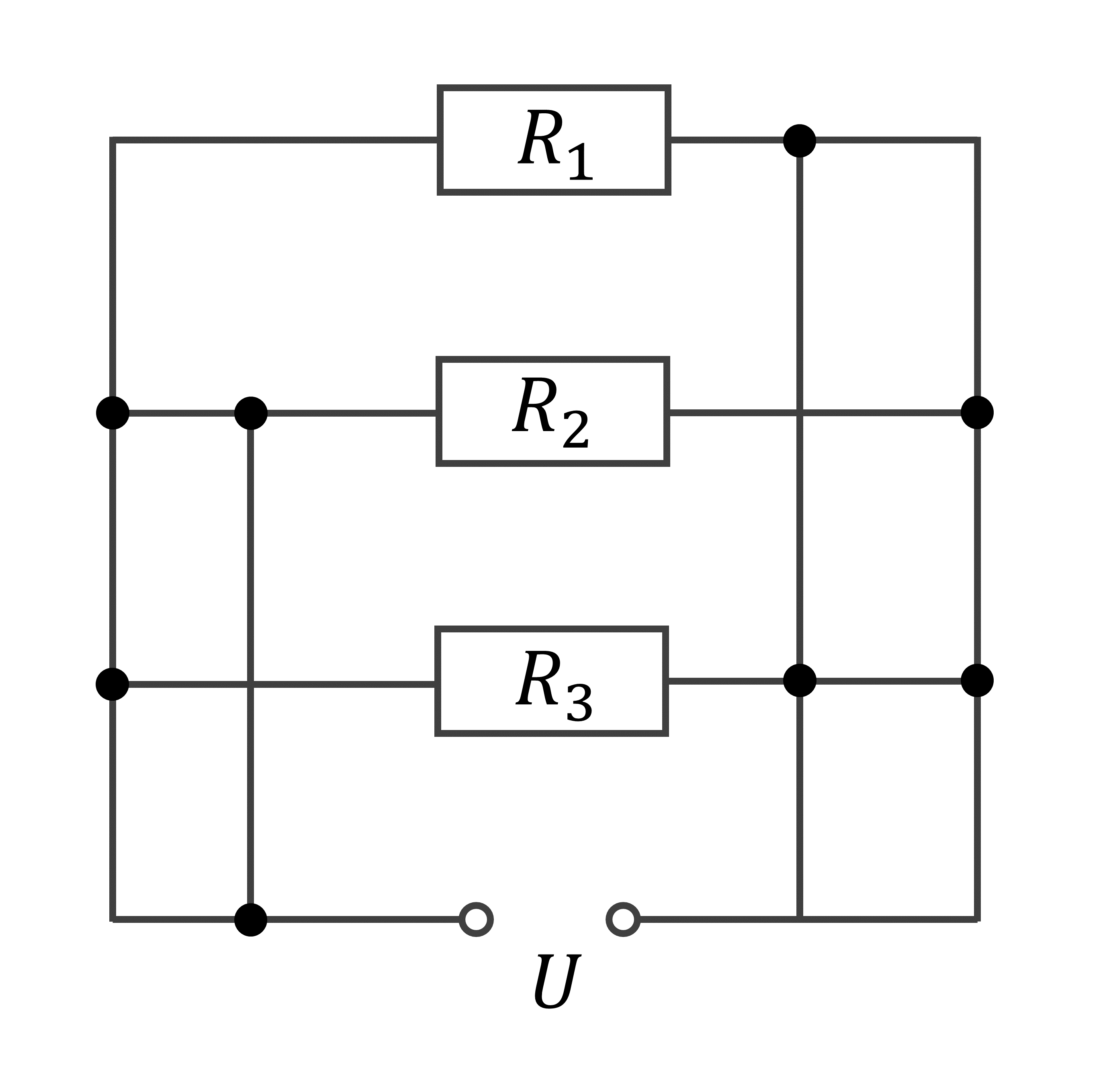

Próbálj rájönni, hogy az egyes esetekben mi lehet az alapértelmezett, és az alapján próbáld eldönteni, hogy milyen az ellenállások kapcsolása:

• mindhárom egymással sorosan van
• vagy mindhárom egymással párhuzamosan van
• vagy a fentieknál bonyolultabb a három ellenállás kapcsolása
