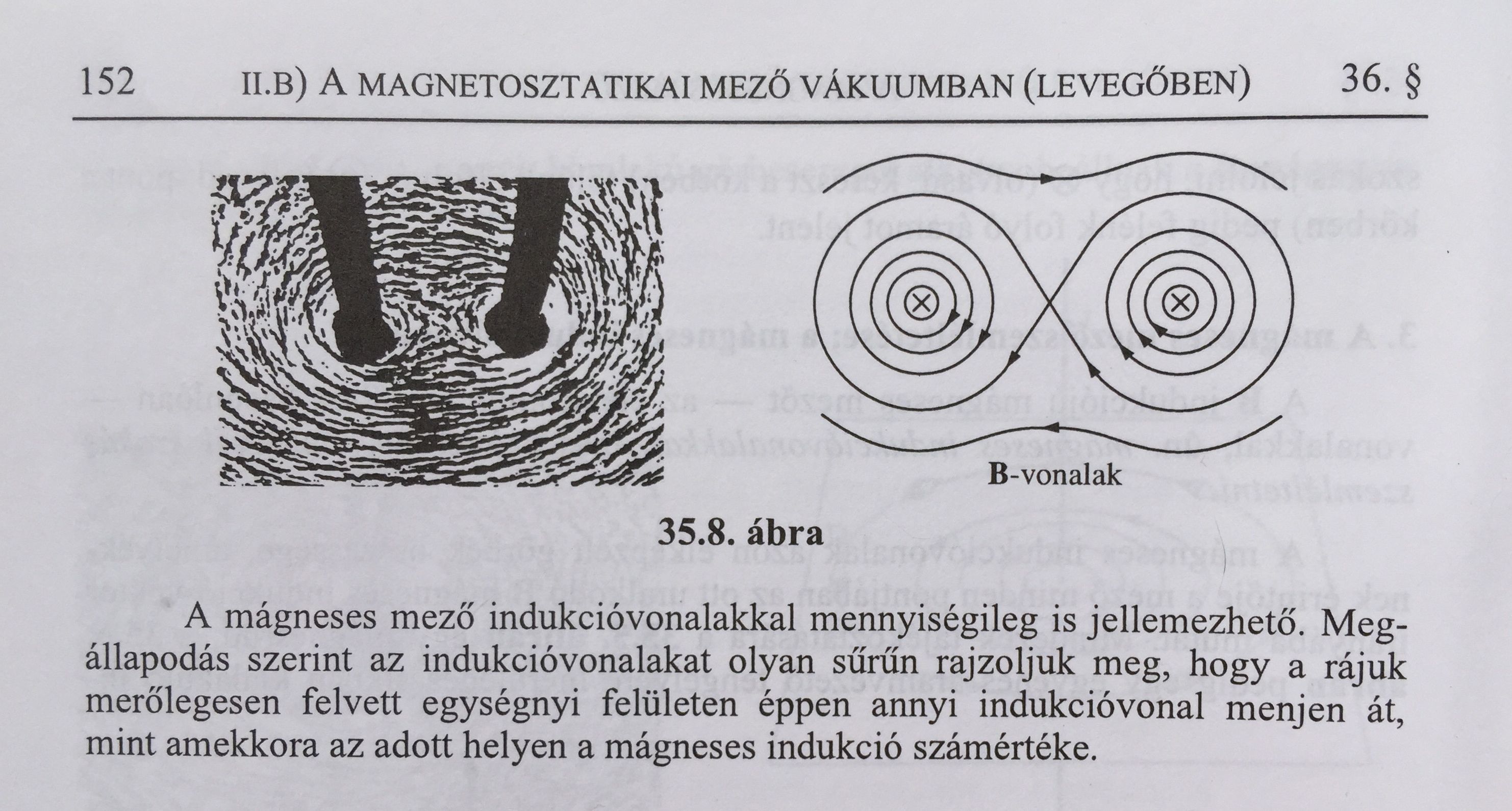

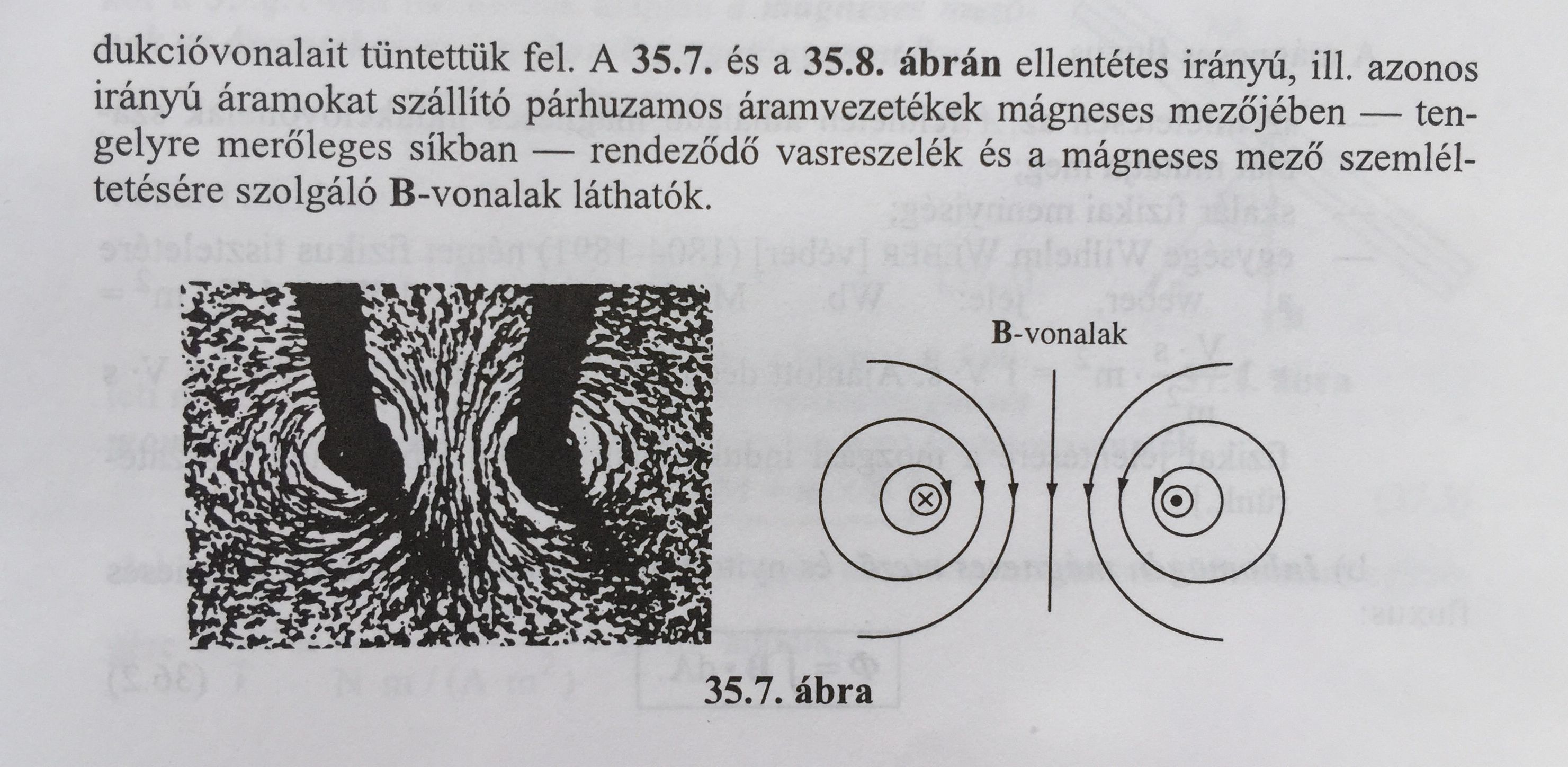

A fenti két kép egy egyetemi fizika tankönyv részletét mutatja (Litz József: Elektromosságtan és mágnességtan, Műszaki Könyvkiadó, 1998; ISBN 963 06 1467 0).
a) Milyen szakmai hibát fedezhetünk fel a részletben?
A jobb oldali ábrán az erővonalak metszik egymást, ami nem lehetséges.
Az erővonalak mindig megmutatják az adott pontban a mezőt jellemző vektor irányát (elektromos mező esetében az \(\overrightarrow{E}\) elektromos térerősségvektorét, mágneses mező esetében a \(\overrightarrow{B}\) mágneses indukcióvektorét). Ha két erővonal metszené egymást, ott a térerősségnek "kétféle iránya lenne", ami nem lehetséges. Az ábrán lévő metszéspont egyébként azonos távolságra van a két áramvezetőtől, amikben azonos áramerősség folyik. Emiatt a két áram által gerjsztett indukció a metszéspont helyén azonos nagyságú. Az irányuk pedig (a jobbkézszabály alapján) egymással ellentétes, így a metszéspontban a két áramvezető által keltett mágneses mező kioltja egymást.
